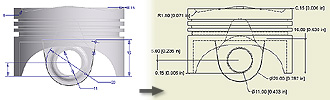

Načtení kót modelu ve výkresu

1. Přejděte na pás karet a klikněte na kartu Poznámka panel Kóta Obnovit .
2. Vyberte pohled nebo list náčrtu , pro který chcete obnovit kóty.
3. Chcete-li obnovit kóty pro jeden nebo více prvků nebo geometrii náčrtu , klikněte na možnost Vybrat prvky a následně proveďte výběr v grafickém okně. Chcete-li v pohledu načíst kóty součásti, klikněte na možnost Vybrat součást a poté vyberte součást v grafickém okně.
4. Klikněte na možnost Vybrat kóty a poté vyberte kóty, které mají být zachovány v pohledu výkresu. Vybrané kóty se zvýrazní.
5. Kliknutím na tlačítko Použít obnovte vybrané kóty a potom kliknutím na Storno uzavřete dialog. Stiskem tlačítka OK akci proveďte a uzavřete dialog.

Poznámka: Jednu kótu modelu nelze zobrazit ve více pohledech ve stejném listu.

Automatické obnovení kót modelu při tvorbě pohledů

1. Kliknutím na tlačítko Možnosti zobrazíte dialog Možnosti aplikace.
2. Na kartě Výkres najděte možnost Obnovit všechny kóty modelu u vloženého pohledu. Při umísťování pohledů zapnutím zaškrtnutím políčka obnovíte kóty modelu.

Obnovení kót modelu při tvorbě základního pohledu

Když přidáte do výkresu základní pohled, vyberte v dialogu Výkresový pohled na kartě Možnosti zobrazení možnost Všechny kóty modelu.

Odstranění obnovené kóty z pohledu

1. Vyberte všechny kóty, které chcete odstranit.
2. Stiskněte klávesu Delete nebo klikněte pravým tlačítkem a vyberte z místní nabídky položku Odstranit.

Poznámka: Po odstranění kóty modelu z pohledu ji můžete pomocí příkazu Obnovit zobrazit v jiném pohledu nebo ji znovu zobrazit v pohledu, ze kterého byla odstraněna.

Přidání kót modelu pohledům obsahujícím prvky odvozené součásti

1. Vyberte pohled, který obsahuje odvozené prvky součásti.
2. Klikněte pravým tlačítkem na pohled a vyberte položku Obnovit kóty.
3. Je-li aktivní nástroj Vybrat zdroj, rozbalte pohled v prohlížeči a vyberte odvozené těleso.
4. Vyberte prvek odvozené součásti.
5. Klikněte na možnost Vybrat kóty a poté vyberte kóty, které mají být zachovány v pohledu výkresu. Vybrané kóty se zvýrazní.

Poznámka: Přidáte-li kóty pro odvozené prvky součásti, z původní součásti jsou přidány pouze ty kóty, které stále mají geometrické odkazy v konstrukčním prvku odvozené součásti. Kóty odvozeného náčrtu nelze obnovit.
