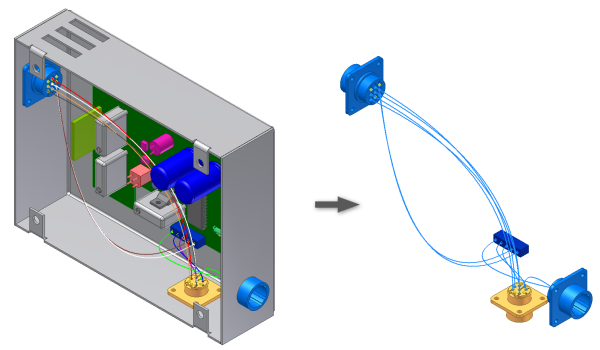

Pomocí položky Importovat data svazku na kartě Kabely a svazky lze automaticky přidat (připojit) více drátů nebo kabelů do sestavy svazku za použití datových souborů. Konektory, svorky a podélné spoje musejí být již před importem drátů umístěny v sestavě.
Obvyklým účelem příkazu Importovat data svazku je komunikace s aplikací AutoCAD® Electrical. Příkaz v aplikaci AutoCAD Electrical exportuje data konkrétně pro modul Kabely a svazky. Elektrotechničtí návrháři si mohou snadno vyměňovat informace o připojení se strojírenskými návrháři. Strojírenský návrhář pak může trasovat dráty prostřednictvím digitálního prototypu.
Chcete-li importovat dráty a kabely, vyberte soubory importu, které chcete použít. Soubory importu obsahují konfigurační soubor (CFG) a datový soubor s hodnotami oddělenými čárkou(CSV) nebo soubor XML. Tyto soubory můžete vytvořit sami v textovém nebo tabulkovém editoru nebo můžete tato data importovat z jiných aplikací. Funkci importu lze použít mnohokrát se stejnými nebo různými importovanými soubory. Data v těchto souborech určují připojení jednotlivých drátů a drátů kabelu typu bod na bod. Do souborů importu nelze zařadit ploché kabely.
Konfigurační soubor, který dodržuje lokální oddělovač seznamu, popisuje formát vstupního datového souboru .csv. Datový soubor .xml obsahuje informace poskytnuté v souboru .cfg i .csv. Může také obsahovat informace o vlastnostech a virtuálních součástech, které soubor CSV obsahovat nemůže. Ani jeden formát nepodporuje import konektoru, spojky nebo svorky.
Po dokončení importu drátů a kabelů systém označí stav importu. Zobrazí dialog Importovaná data svazku a zapíše soubor protokolu obsahující podrobné informace o importu.
Při importu probíhá kontrola zdvojení, chybějících a změněných drátů nebo drátů kabelů. Pokud má nový drát nebo kabel stejné ID jako existující, nebude přidán. Pokud má duplicitní položka jiná data nebo připojení, zobrazí se zpráva s upozorněním.
Po dokončení importu dat svazku dialog Importovaná data svazku slouží k:
- zobrazení importovaných dat,
- identifikaci a opravě případných problémů s daty,
- přidání doplňujících informací pro úplnou definici.
