Vytvoření mřížky

V další části vytvoříte prvek plastické mřížky.

1. Zapněte v prohlížeči viditelnost položky GrillSketch.

2. Na pásu karet klikněte na kartu 3D Model panel Plastická součást Mřížka. .

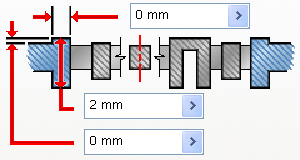

3. Aktivujte kartu Ohraničení a poté vyberte vnější uzavřený profil v grafickém okně podle následujícího obrázku. Pokud aplikace nevybrala těleso nejblíže k náčrtu, vyberte cílové těleso.

   • Tloušťka = 0 mm
   • Výška = 2 mm
   • Vnější výška = 0 mm


   Kartu Ostrůvek vynechejte. Tento náčrt neobsahuje uzavřenou hranici pro ostrůvek. Na následujícím obrázku je zobrazen příklad ostrůvku.


4. Aktivujte kartu Žebro a vyberte čáry.

   • Tloušťka = 2,5 mm
   • Výška = 1,3 mm
   • Horní odsazení = 0,2 mm

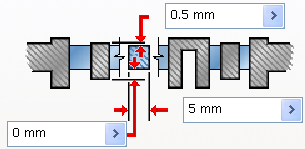

5. Aktivujte kartu Výztuha a vyberte oblouky.

   • Horní odsazení = 0,5 mm
   • Tloušťka = 5 mm
   • Dolní odsazení = 0 mm

6. Kliknutím na tlačítko OK dokončíte vytváření mřížky.
