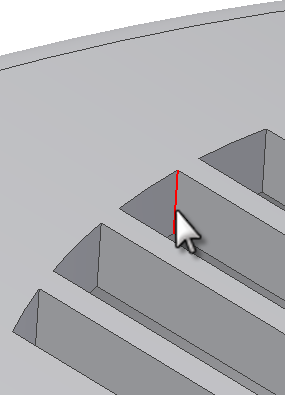

Nyní zaoblete všechny vertikální hrany mřížky, jako je tomu u mřížky vyznačené na obrázku.
Prvek Předpis zaoblení dokáže na základě předem určených pravidel zaoblit celý prvek. To znamená, že je možné zaoblit celou mřížku bez nutnosti výběru jednotlivých hran.
V následující posloupnosti určíte pravidla, která umožní pomocí výběru několika položek zaoblit celou mřížku.
- V prohlížeči vypněte viditelnost dolního tělesa bez mřížky. Natočte součást s prvkem mřížky směrem k vnitřní ploše tělesa.Tip: Místní nabídka obsahuje tři příkazy k ovládání zobrazení tělesa: Viditelnost, Zobrazit vše a Skrýt další.
- Na pásu karet klikněte na
3D model
, panel Plastická součást,
možnost Zaoblení podle pravidla
.- Pomocí rozvíracího seznamu nastavte ve sloupci Zdroj možnost Plocha.

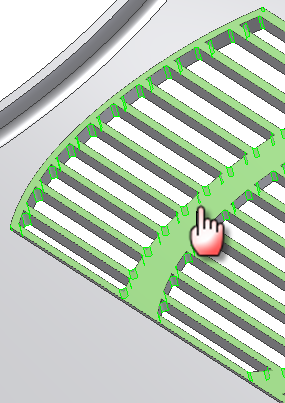

- Vyberte podle obrázku vnitřní zakřivenou plochu mřížky.
- Ve sloupci Poloměr nastavte hodnotu 0,5 mm.
- Ve sloupci Předpis nastavte možnost Dopadající hrany.
- Výběrem osy Y ve složce Počátek určete směr.
- Do pole Tolerance nastavte hodnotu 1 stupeň.
- Klikněte na tlačítko OK. Pomocí pravidel a výběru několika položek jste vytvořili 128 zaoblení.
Poznámka: Předpis zaoblení je možné použít na kterýkoli prvek v souboru součásti. Není určen výhradně k použití s plastickými součástmi.
