Musíme určit čísla součástí, která budou použita pro spojovací šrouby a kolena. To provedeme vytvořením dalších pravidel v naší sestavě.
První část tohoto pravidla vypočítá číslo součásti, které bude použito pro šroub Port A na základě hodnoty parametru port_a_size. V tomto pravidle použijeme nový příkaz Select Case k provedení jednoho ze skupiny příkazů. Prováděné příkazy závisí na hodnotě výrazu.
-

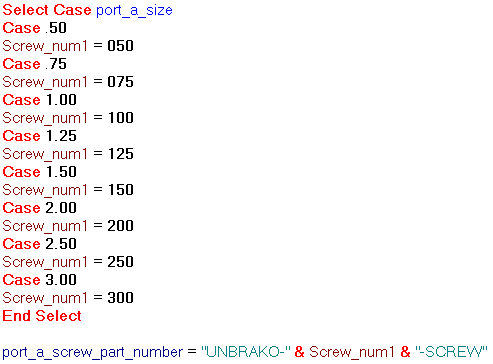

Přidejte nové pravidlo s názvem screw_part_number_rule. - Vytvořte první část pravidla. Tato první část pravidla počítá proměnnou část čísla součásti na základě hodnoty parametru port_a_size. Hodnota je uložena v dočasné proměnné s názvem Screw_num1. Jakmile je hodnota určena, pravidlo vytváří celý řetězec čísla součásti. Použití rozevírací nabídky Klíčová slova na panelu nástrojů nad oblastí textu vám usnadní zadání tohoto pravidla.
Kopírování bloku kódu
Select Case port_a_size Case .50 Screw_num1 = 050 Case .75 Screw_num1 = 075 Case 1.00 Screw_num1 = 100 Case 1.25 Screw_num1 = 125 Case 1.50 Screw_num1 = 150 Case 2.00 Screw_num1 = 200 Case 2.50 Screw_num1 = 250 Case 3.00 Screw_num1 = 300 End Select port_a_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"
Pokud v pravidle, které jsme vytvořili, platí, že port_a_size = 0,50, bude číslo součásti vytvořeno takto:
UNBRAKO-050-SCREW
Uložíme tuto hodnotu v parametru pro pozdější odkaz.

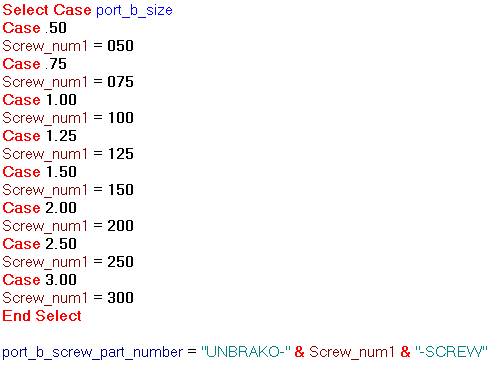

- Zkopírujte a vložte text pravidla, které jste vytvořili, a pak nahraďte řetězec port_a_size řetězcem port_b_size. Nastavte parametr na hodnotu port_b_screw_part_number.
Kopírování bloku kódu
Select Case port_b_size Case .50 Screw_num1 = 050 Case .75 Screw_num1 = 075 Case 1.00 Screw_num1 = 100 Case 1.25 Screw_num1 = 125 Case 1.50 Screw_num1 = 150 Case 2.00 Screw_num1 = 200 Case 2.50 Screw_num1 = 250 Case 3.00 Screw_num1 = 300 End Select port_b_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"

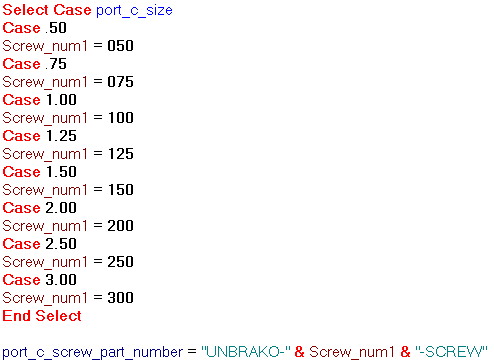

- Vytvořte další kopii textu pravidla a pak nahraďte řetězec port_a_size řetězcem port_c_size. Nastavte parametr na hodnotu port_c_screw_part_number.
Kopírování bloku kódu
Select Case port_c_size Case .50 Screw_num1 = 050 Case .75 Screw_num1 = 075 Case 1.00 Screw_num1 = 100 Case 1.25 Screw_num1 = 125 Case 1.50 Screw_num1 = 150 Case 2.00 Screw_num1 = 200 Case 2.50 Screw_num1 = 250 Case 3.00 Screw_num1 = 300 End Select port_c_screw_part_number = "UNBRAKO-" & Screw_num1 & "-SCREW"
- Kliknutím na tlačítko OK uložte pravidlo a zavřete dialog.
- Uložte váš soubor sestavy.
