Zápis dat do tabulkového pro cesoru aplikace Excel

Nyní máme nastaveny všechny hodnoty parametrů nutných k vytvoření modelu a čísel součástí. Poslední pravidlo, které zapíšeme, převede čísla součástí a hodnoty dalších parametrů sdružených s tímto souborem do tabulkového pro cesoru aplikace Excel. Některá z těchto čísel součástí jsou v iSoučástech a toto pravidlo vytvořilo číslo šroubové součásti.

Pravidlo update_excel_spreadsheet_rule využívá sadu funkcí, které jsou dostupné v kategorii Datová spojení aplikace Excel v části Fragmenty dialogu Upravit pravidlo.

Přidejte nové pravidlo s názvem update_excel_spreadsheet_rule.
Toto pravidlo vyplňuje příslušné buňky v závislosti na stavu modelu. V tabulkovém pro cesoru byly všechny buňky, do kterých jsou přenášena data, pojmenovány tak, aby odpovídaly zapisovaným datům.
Vytvořte první část pravidla, které otevírá tabulkový pro cesor a zapisuje hodnoty prvních třech buněk.
Kopírování bloku kódu
```
GoExcel.CellValue("part_number.xls", "Sheet1", "Block_Type") = component_type
GoExcel.CurrentCellValue("Block_Style") = block
GoExcel.CurrentCellValue("Block_Part_Number") = iProperties.Value("manifold_block:1", "Project", "Part Number")
```
V této části odkazujeme na soubor tabulkového pro cesoru part_number.xls zahrnutý s projektem tohoto výukového programu. Později budou nastaveny hodnoty pro buňky Block_Type Block_Style a Block_Part_Number. První dvě hodnoty jsou nastaveny z parametrů sestavy a poslední hodnota je nastavena z iVlastnosti bloku Číslo součásti .

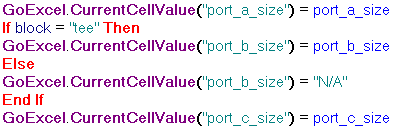

Vytvořte další část pravidla, které zapisuje hodnoty velikostí tří portů do tabulky.

Kopírování bloku kódu

GoExcel.CurrentCellValue("port_a_size") = port_a_size
If block = "tee" Then
GoExcel.CurrentCellValue("port_b_size") = port_b_size
Else
GoExcel.CurrentCellValue("port_b_size") = "N/A"
End If
GoExcel.CurrentCellValue("port_c_size") = port_c_size

Rozloženému bloku se stylem „koleno“ byla přiřazena náhradní hodnota N/A.

Přidejte do pravidla další část, která přiřazuje hodnoty buněk z parametrů obsažených v komponentě rozloženého bloku.

Kopírování bloku kódu

GoExcel.CurrentCellValue("block_depth") = Parameter("manifold_block:1", "block_depth")
GoExcel.CurrentCellValue("block_width") = Parameter("manifold_block:1", "block_width")
GoExcel.CurrentCellValue("block_height") = Parameter("manifold_block:1", "block_height")

Poznámka: V této části byl použit odkaz na komponentu manifold_block:1.

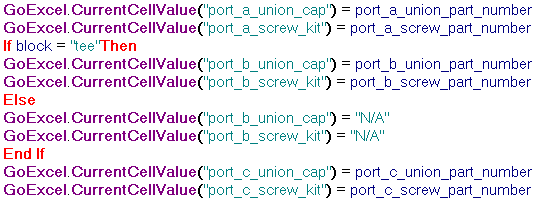

Přidejte do pravidla část, která přiřazuje hodnoty buněk z čísel součástí spojovací komponenty a součástí šroubu vypočtených podle pravidla screw_part_number_rule.

Kopírování bloku kódu

GoExcel.CurrentCellValue("port_a_union_cap") = port_a_union_part_number
GoExcel.CurrentCellValue("port_a_screw_kit") = port_a_screw_part_number
If block = "tee" Then
GoExcel.CurrentCellValue("port_b_union_cap") = port_b_union_part_number
GoExcel.CurrentCellValue("port_b_screw_kit") = port_b_screw_part_number
Else
GoExcel.CurrentCellValue("port_b_union_cap") = "N/A"
GoExcel.CurrentCellValue("port_b_screw_kit") = "N/A"
End If
GoExcel.CurrentCellValue("port_c_union_cap") = port_c_union_part_number
GoExcel.CurrentCellValue("port_c_screw_kit") = port_c_screw_part_number

Stejně jako v případě položky port_b_size v předchozí části pravidla zůstává v platnosti podmínečné zpracování hodnot souvisejících s portem Port B.

Chcete-li ukončit toto pravidlo, uložte změny do tabulkového pro cesoru. Použijte funkci GoExcel.Save dostupnou v uzlu Datová spojení aplikace Excel v části Fragmenty.
Kopírování bloku kódu
```
GoExcel.Save
```
Kliknutím na tlačítko OK uložte a zavřete pravidlo. Tabulka je aktualizována při spuštění pravidla při zavírání. Pravidlo po spuštění automaticky zavře tabulku.
Otevřete tabulku part_number.xls v aplikaci Excel a zkontrolujte, že byla aktualizována. Zavřete dokument tabulkového pro cesoru předtím, než pravidlo bude znovu provádět příkazy, protože pravidlo nemůže aktualizovat tabulkový pro cesor, pokud je již otevřený v aplikaci Excel.
