- Nad náhledy a popisy děr vyberte text Kliknutím přidáte spojovací prvek. Zobrazí se dostupné šrouby.
- V nabídce Norma zvolte ISO, aby se poněkud zúžil výběr.
- Vyberte ISO 4016. Vybraný šroub se zobrazí v grafickém okně.
Všimněte si, že program zvolí takovou délku, která umožní automatický průnik skrz vybrané komponenty.
Poznámka: Pokud vaše Obsahové centrum neobsahuje normu ISO nebo tento šroub, vyberte v nabídce Norma položku Vše a poté zvolte podobný šroub. - Vyberte text Kliknutím přidáte spojovací prvek, umístěný přímo pod náhledem šroubu, a poté vyberte možnost ISO 7092.
Generátor logicky vytřídí dostupné možnosti. Pokud například přidáte spojovací prvek mezi šroub a horní díru, nabídnou se pro výběr pouze podložky.
- Vyberte text Kliknutím přidáte spojovací prvek, nacházející se pod dolním náhledem díry, a poté vyberte možnost ISO 7092.

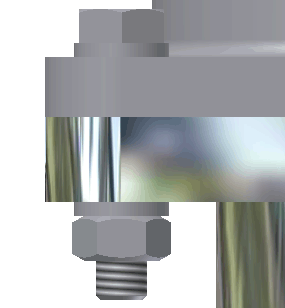

- Klikněte na text Kliknutím přidáte spojovací prvek, nacházející se pod dolním náhledem podložky, a poté vyberte možnost ISO 4032. Sada spojovacích prvků je kompletní.
- Klikněte na tlačítko Použít.
Otevře se dialog Pojmenování souboru, ve kterém můžete určit název zobrazení šroubového spoje a název souboru nastavení.
- Odstraňte zaškrtnutí políčka vedle možnosti Vždy se ptát na název souboru a klikněte na OK.
