Určení systému vtokového kanálu

V tomto tématu vytvoříte náčrt vtokového kanálu pomocí předdefinovaných vyvážení a typů pole vtokových kanálů.

Po vytvoření náčrtu vtokového kanálu přidáte vtokový kanál do sestavy formy.

  1. Na pásu karet klikněte na kartu Rozvržení formy > panel Vtokové kanály a kanály > Automatický náčrt vtokového kanálu.

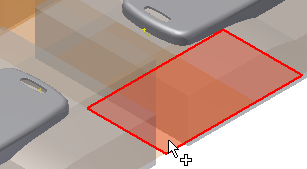

  2. Vyberte povrch zvýrazněný na následujícím obrázku. Tento povrch byl vygenerován jako dělící povrch.
  3. Z nabídky Vyrovnání vyberte položku Vyrovnání H.
  4. Z nabídky Pole vyberte Pole 1.
  5. V části parametry zadejte následující hodnoty:
    • A = 60 mm
    • B = 27 mm

    Hodnoty A a B určují vtokový kanál jak je zobrazeno na následujícím obrázku.

  6. V části možnosti dialogu odstraňte zaškrtnutí možnosti Aktivovat úpravu náčrtu. V tomto cvičení není vyžadována úprava náčrtu.
  7. V dialogu Automatický náčrt vtokového kanálu, klikněte na OK. Náčrt vtokového kanálu se zobrazí jako v následujícím obrázku.
  8. Klikněte na položku Vtokový kanál.
  9. Z nabídky Typ řezu vyberte Kruhový.
  10. U velikosti kruhového vtokového kanálu zadejte následující hodnotu:
    • Poloměr = 6 mm
  11. Vyberte dvě délky náčrtu vtokového kanálu, které mají délku vedení 120 mm blízko konců a které jsou nejblíže ke dvěma podřízeným vtokovým kanálům. Výběr v těchto oblastech zajišťuje, že jsou studené body umístěny ve správných polohách.
    Poznámka: Pokud se studené body neobjeví ve správných polohách, nebo selžou, změňte počáteční a koncové polohy. Klikněte na buňku polohy studeného bodu a obraťte počáteční a koncové možnosti.
  12. Klikněte na tlačítko Použít.

    Vtokový kanál se zobrazí v modelu jak je zobrazeno v následujícím obrázku.

    Nyní, když byl hlavní vtokový kanál určen, je možné definovat podkanály. Podkanály nají menší poloměr. U velikosti kruhového vtokového kanálu zadejte následující hodnotu:

    • Poloměr = 4 mm
  13. Na jedné z čar tří zbývajících podřízených vtokových kanálů vyberte na čáře na konci, která je nejblíže k součásti formy. Vyberte body na třech zbývajících čarách podřízených vtokových kanálů v podobných umístěních. Je důležité zvolit umístění vedle formovatelné součásti tak, aby počáteční a koncová umístění studených bodů byla správně definována.
  14. Klikněte na buňky délky studených bodů dialogu Vytvořit vtokový kanál a zadejte následující hodnoty:
    • Prvek 1 = 0 mm
    • Prvek 2 = 0 mm
    • Prvek 3 = 0 mm
    • Prvek 4 = 0 mm
  15. Kliknutím na tlačítko OK dokončete tento vtokový kanál. Sestava modelu se zobrazí jako v následujícím obrázku.
