V dialogu Uchytit iCopy pomocí vazby umístěte výsledek iCopy do cílové sestavy. Zvolením pracovních bodů umístěte geometrii. Můžete upravit hodnoty pro kterékoliv parametry zahrnuté v definici iCopy.
- Zvolte kartu Pole trasy v dialogu Uchycení iCopy pomocí vazby.

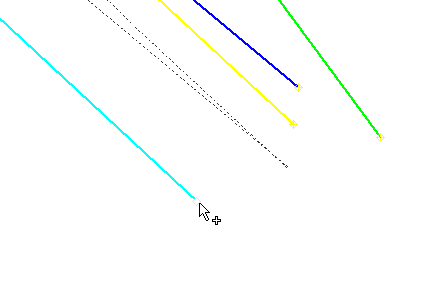

- Zvolte pracovní bod na konci azurové (světle modré) čáry pro Dolní levý bod.

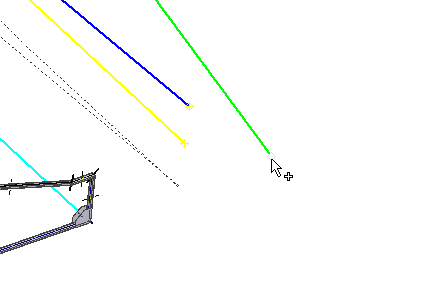

- Zvolte pracovní bod na konci zelené čáry pro Dolní pravý bod.

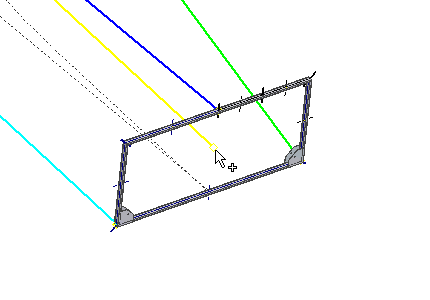

- Zvolte pracovní bod na konci modré čáry pro Horní levý bod.

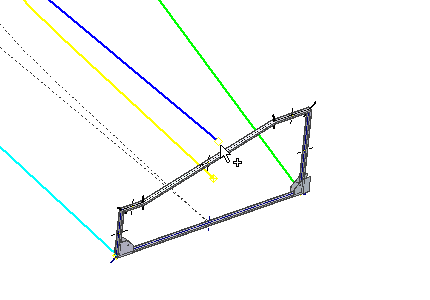

- Zvolte pracovní bod na konci žluté čáry pro Horní pravý bod.

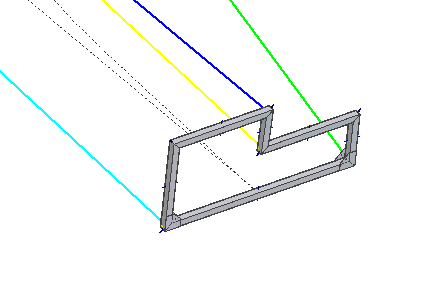

- V poli FrameH (výška rámové konstrukce) zadejte 125 mm.
- V poli FrameW (šířka rámové konstrukce) zadejte 125 mm. Stisknutím tlačítka ENTER potvrďte novou hodnotu. Náhled se aktualizuje pro první instanci pole iCopy.
