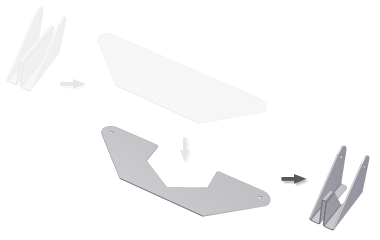

Když pracujete s ohnutým plechovým modelem, který má v rozvinutém stavu minimálně jeden prvek Rozvin, použitím příkazu Znovu ohnout můžete znovu ohnout k referenční ploše jeden nebo více ohybů nebo svinutí plechu. Příkaz Znovu ohnout přidá do prohlížeče plechové součásti prvek Znovu ohnout a umožní přidat do ohnutého modelu další prvky. Prvek Znovu ohnout lze přidat pouze do plechových modelů, které obsahují v rozvinutém stavu prvek Rozvin.
Popsány jsou tři metody:
| Výběrem prvku Znovu ohnout z místní nabídky: |
|---|
|
|
- Klikněte v prohlížeči pravým tlačítkem na prvek Rozvin, který chcete znovu ohnout.
- Klikněte Prvek opakovaného ohybu.
Vybraný prvek Znovu ohnout se automaticky znovu ohne (pomocí původně vybrané pevné reference) a hned nad značkou Konec ohnutého se objeví nový prvek Znovu ohnout.
|
| Možnosti automatického výběru: |
|---|
|
|
- Přejděte na pás karet a klikněte na kartu
Plech
panel Upravit
Znovu ohnout
.
- Klikněte v prohlížeči na prvek Rozvin, který chcete znovu ohnout. Původně vybraná pevná reference a ohyby se automaticky vyberou pro opětovné ohnutí.
- Volitelně klikněte na jednotlivé ohyby nebo svinutí, aby se znovu ohnuly. Poznámka – ohyby (nebo svinutí) přidané v okamžiku, kdy značka Konec ohnutého byla svinutá nad vybraný prvek Rozvin, automaticky vybrána nebude.
- Volitelně vyberte nepoužité náčrty, aby se znovu ohnuly.
- Klikněte na tlačítko OK.
|
| Obecná metoda: |
|---|
|
|
- Přejděte na pás karet a klikněte na kartu
Plech
panel Upravit
Znovu ohnout
.
- Klikněte na plochu nebo rovinu, kterou chcete použít jako referenci opětovného ohnutí.
- Klikněte na jednotlivé zvýrazněné ohyby nebo svinutí, která mají být znovu ohnuta. Použitím příkazu Přidat všechny ohyby můžete vybrat veškerou zvýrazněnou geometrii.
- Zobrazte náhled znovu ohnutého stavu a přidejte nebo odstraňte ohyby nebo stočení, abyste získali požadovaný ohnutý stav modelu.
- Volitelně vyberte nepoužité náčrty, aby se znovu ohnuly.
- Klikněte na tlačítko OK.
|
Tip: Chcete-li znovu ohnout většinu ohybů nebo svinutí (ale ne všechny), klikněte na tlačítko Přidat všechny ohyby. Stiskněte klávesu CTRL a kliknutím zrušte výběr těch ohybů nebo svinutí, které nechcete znovu ohnout.
