Chcete-li uspořádat segmenty, zajistěte pomocí nástroje Otočný bod body segmentů, potom táhněte konce segmentů kolem otočného bodu.
Uspořádejte segmenty svazku ve vertikálním a horizontálním směru. K přesnému umístění použijte přichycení k mřížce.
- Ujistěte se, že jste stále v režimu úpravy náčrtu formovací desky.
-
V aktivním náčrtu výkresu formovací desky klikněte na
kartu Formovací deska
panel Upravit
možnost Bod otáčení

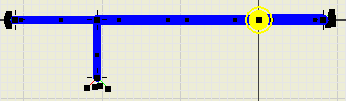

. - V grafickém okně klikněte na spojovací body větve svazku.

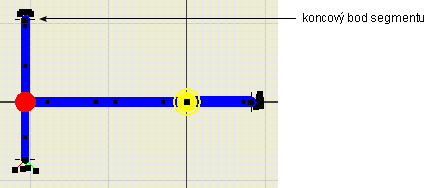

- Klikněte na bod na levém konci segmentu a potom přetahujte myší tak dlouho, dokud se segment nepřichytí do vertikálního umístění. Poznámka: Přichycení je při výchozím nastavení povoleno. Chcete-li zrušit přichycení k mřížce, klikněte pravým tlačítkem myši v grafickém okně na pozadí a pak z místní nabídky zvolte možnost Deaktivovat přichycení.

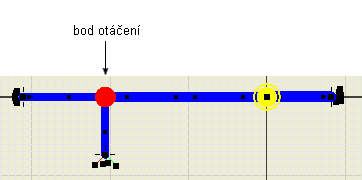

- Vraťte segment do původního umístění.
- Klikněte pravým tlačítkem myši a v místní nabídce zvolením položky Dokončit odstraňte otočný bod.
