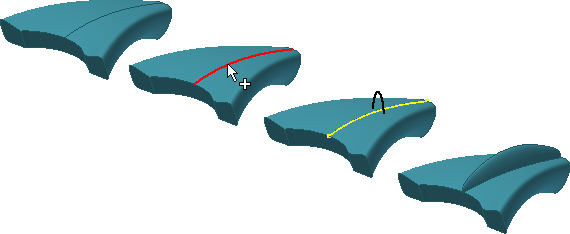

Chcete-li asociativně zkopírovat hrany dříve vytvořeného modelu, geometrii 2D náčrtu a data importovaného drátového modelu IGES do 3D náčrtu, přejděte na pás karet a klikněte na
kartu 3D náčrt
panel Kreslit
možnost Zahrnout geometrii
.
Novou geometrii 3D náčrtu nyní lze připojit ke koncovým bodům přejaté geometrie.
- Přejděte na pás karet a klikněte na
kartu 3D náčrt
panel Kreslit
Zahrnout geometrii
. - Kliknutím na hrany modelu, geometrii 2D náčrtu nebo data drátového modelu je zkopírujete do 3D náčrtu.
- Po dokončení klikněte pravým tlačítkem myši a vyberte položku Hotovo.
Pokud upravujete 2D geometrii, segmenty zahrnuté ve 3D náčrtu se aktualizují. Vnořená geometrie zůstává v 3D náčrtu, i když původní 2D geometrii odstraníte.
Spojení mezi vnořenou geometrií a mateřskou geometrií můžete přerušit. Klikněte pravým tlačítkem myši na vnořenou geometrii a zvolte možnost Přerušit spojení. Po přerušení spojení zůstane referenční geometrie v 3D náčrtu bez asociace s mateřskou geometrií.
Poznámka: Před vytvořením 3D náčrtu vytvořte požadovanou 2D geometrii. Chcete-li po vytvoření 3D náčrtu zahrnout 2D geometrii, postupujte jedním z následujících způsobů:
- upravte 2D náčrt a přidejte geometrii,
- vytvořte 2D náčrt a přetáhněte jej do pozice nad 3D náčrt v prohlížeči.
