Prvek hraniční záplata vytvoří rovinnou nebo 3D plochu z uzavřeného 2D náčrtu nebo uzavřené hranice nebo směsi obojího. Standardně jsou záplaty kontaktní (G0), ale jejich hrany mohou být v seznamu Podmínek uvedeny jako tečny (G1) nebo hladké přechody (G2) ke každé hraně, která není v náčrtu.
Můžete také aktivovat prvek náhledu k zobrazení výsledků před vytvořením záplaty.
Hranice lze definovat takto:

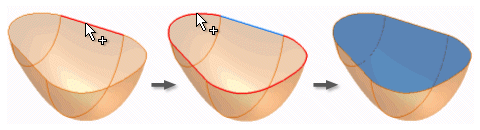

Výběr hrany Vyberete hrany, které definují uzavřenou smyčku. Protože spojité hrany musejí mít stejnou podmínku hrany, všechny vybrané hrany povrchu, které jsou tečnami nebo jsou spojité s předchozí položkou, jsou sloučeny. Řetězení je zakončeno u prvního netečného výběru, i když jsou prvky přišity ke stejnému povrchu.
Příkaz OK bude povolen, jakmile bude uzavřená smyčka definována, takže budete moci vybrat další smyčky. Výběrem dalších smyček můžete definovat vnitřní a vnější smyčky, které budou tvořit ostrůvky na povrchu. Pokud vyberete rovinnou oblast, nebude výběr dalších smyček povolen.

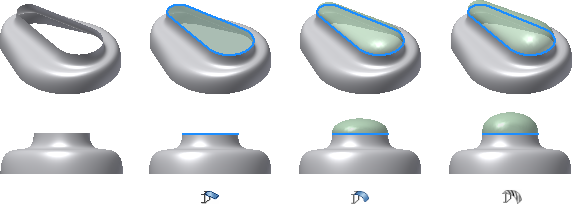

Podmínky hrany lze aplikovat na každou hranu mimo náčrt v sadě výběru nastavené pro smyčku. Předvolbou pro všechny hraniční segmenty je G0. Podmínky G1 či G2 můžete aplikovat na libovolné hrany mimo náčrt pouze tehdy, pokud mají jedinou sousední plochu. Hraniční hrany mohou obsahovat směs podmínek G0, G1 a G2.
