Vygenerování tvárníku a dutiny

V této části definujete pracovní části, záplatové a dělící povrchy a tvárník a dutinu pro komponenty Exp-Mobile Top a Exp-Mobile Bottom.

Každý z těchto příkazů musí být dokončen na obou součástech Exp-Mobile Top a Exp-Mobile Bottom. Pokud je příkaz dokončen na jednom z těchto modelů, další instance pole je automaticky aktualizována.

Definování komponenty Exp-Mobile Top

1. V prohlížeči návrhu formy aktivujte dvojitým kliknutím položku Exp-Mobile Top.
2. Na pásu karet klikněte na kartu Tvárník/dutina > panel Konstrukce dělící roviny > Definovat nastavení obrobku
3. Zachovejte výchozí typ Obdélníkového obrobku a změňte následující parametry:
   • X_celkem = 100 mm
   • Z_celkem = 60 mm
4. Klikněte na tlačítko OK.
5. Kliknutím v dialogu Pojmenování souborů na tlačítko OK potvrďt výchozí název. Sestava obrobku se zobrazí jako na následujícím obrázku.

6. Klikněte na položku Vytvořit povrch záplaty.
7. V dialogu klikněte na položku automatická detekce . Systém automaticky zjistí 19 záplat a seřadí je podle názvu v dialogu Vytvořit povrch záplaty. Některé ze vstupů nemusí být úspěšně záplatovány, dokud neprovedete následující krok.
8. Chcete-li dosáhnout vyšší kvality povrchů v konečném produktu, klikněte na příkaz Všechny dolní a přepněte tak záplatování povrchů na nižší hrany modelu.
   Poznámka: Ve výukovém programu Obecný pracovní postup s formou byly použity odlišné modely než v tomto výukovém programu, takže se postupy záplatování liší. Je důležité si zapamatovat, že příkaz Vytvořit záplatový povrch je počátečním bodem vytvoření záplatovaného povrchu. Doporučujeme kontrolu vytvořených povrchů a použití ručních technik záplatování, kde je to nutné.

   V části Určení dělícího povrchu výukového programu Obecný pracovní postup s formou najdete animaci, která znázorňuje ruční vytváření záplatovaných povrchů.

9. Klikněte na tlačítko OK. Povrchy jsou vytvořené a vypadají jako na následujícím obrázku.

10. Klikněte na příkaz Vytvořit dělicí povrch.
11. V dialogu klikněte na položku Automatická detekce a poté kliknutím na tlačítko OK přijměte výchozí dělicí povrch. Povrch je znázorněn na následujícím obrázku.

12. Klikněte na příkaz Generovat tvárník a dutinu.
13. Klikněte na příkaz Náhled/diagnostika. Změňte parametr Oddělení těles na hodnotu 100. Náhled se změní na určenou hodnotu tak, jak je znázorněno na následujícím obrázku.

14. Klikněte na kartu Diagnostika dělení. Nebyly nalezeny žádné relevantní problémy. Kliknutím na tlačítko OK potvrďte nastavení.
15. Kliknutím v dialogu Pojmenování souborů na tlačítko OK potvrďte výchozí hodnoty.

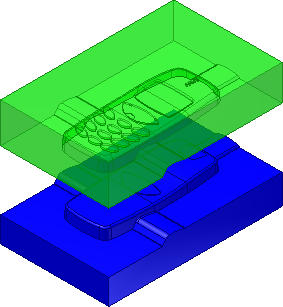

16. Tvárník a dutina se automaticky vygenerují tak, jak je to znázorněno na následujícím obrázku.


Definování komponenty Exp-Mobile Bottom

1. V prohlížeči návrhu formy dvojitým kliknutím aktivujte položku Exp-Mobile Bottom.
2. Na pásu karet klikněte na kartu Tvárník/dutina > panel Konstrukce dělící roviny > Definovat nastavení obrobku.
3. Zachovejte výchozí typ Obdélníkového obrobku a změňte následující parametry:
   • X_celkem = 100 mm
   • Z_celkem = 60 mm
4. Klikněte na tlačítko OK.
5. Kliknutím v dialogu Pojmenování souborů na tlačítko OK potvrďte výchozí hodnoty.
6. Klikněte na položku Vytvořit povrch záplaty.
7. V dialogu klikněte na položku automatická detekce. Systém automaticky zjistí záplatu.
8. klikněte na tlačítko OK.
9. Klikněte na příkaz Vytvořit dělicí povrch.
10. V dialogu klikněte na položku Automatická detekce a poté kliknutím na tlačítko OK přijměte výchozí dělicí povrch.
11. Klikněte na příkaz Generovat tvárník a dutinu.
12. Kliknutím na příkaz Náhled/diagnostika si můžete prohlédnout tvárník a dutinu.
13. Klikněte na kartu Diagnostika dělení a zkontrolujte chyby.
14. Klikněte v dialogu Generovat tvárník a dutinu na tlačítko OK.
15. Kliknutím v dialogu Pojmenování souborů na tlačítko OK potvrďte výchozí hodnoty. Tvárník a dutina se automaticky vygenerují tak, jak je to znázorněno na následujícím obrázku.

16. Na panelu Konec klikněte na příkaz Dokončit tvárník/dutinu.
