Vytváření plechových součástí
- Kategorie
-
Strojírenský návrh
- Potřebný čas
-
60 minut
- Použitý soubor výukového programu
-
Cylinder Clamp.iam, metric_hole.ide, 2mm_inplace_guard_start.idw
Poznámka: Klikněte na adresu http://www.autodesk.com/inventor-tutorial-data-sets-2014 a přečtěte si pokyny k instalaci požadovaných souborů výukových programů. Potom stáhněte datové sady výukového programu a pokyny k instalaci požadovaných výukových souborů a podle pokynů nainstalujte datové sady.
Součásti vyrobené z plechu jsou běžně v návrzích potřeba. Aplikace Autodesk Inventor obsahuje funkce, které zjednodušují návrh, úpravu a dokumentaci dokončeného ohnutého modelu i rozvinů asociovaných s plechovými součástmi.
Cíle

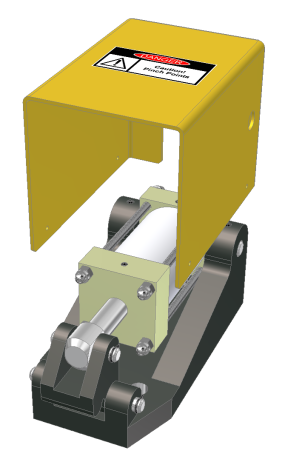

- Vytvořte jednoduchý plechový kryt pracující v kontextu sestavy válcové svěrky, která byla použita ve výukovém programu Sestavy.
- Přidejte do výkresu krytu poznámky, které jsou specifické pro plech.
Předpoklady
- Dokončení výukových programů pro Součásti 2 a Sestavy .
- Pochopení základů výroby plechu.
- Znalost materiálů uvedených v tématu nápovědy „Začínáme“.
- Zkontrolujte, že není zaškrtnuta možnost Automaticky promítat hrany při vytváření a úpravě náčrtu na kartě Náčrt v dialogu Možnosti aplikace.
Tipy pro navigaci
- Použitím tlačítek Další nebo Předchozí umístěných nalevo v dolní části stránky přejdete na další stránku nebo se vrátíte na předchozí.
