V první části tohoto výukového programu vytvoříte jednoduchý plechový kryt. Kryt vytvoříte v sestavě pomocí promítnuté geometrie a měření komponentů sestavy. Tento pracovní postup zajišťuje, aby měl kryt správné rozměry.

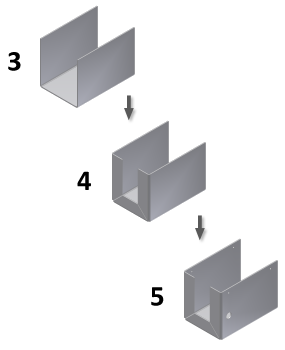

Existuje několik dalších způsobů jak návrh začít. Než začnete s kroky výukového programu prohlédněte si typický pracovní postup, který vytváří podobný model:
- První běžný krok je vytvoření náčrtu uzavřeného profilu.
- Pomocí náčrtu uzavřeného profilu se jako základní prvek modelu vytvoří prvek plochy plechu.
- Po vytvoření základního prvku plochy můžete přidávat prvky příruby.
- K existujícím prvkům příruby lze přidat další prvky příruby s automatickou tvorbou pokosu.
- Nakonec může model dokončit série prvků díry.
Použití prvku Plocha jako základního prvku je v pracovním postupu samostatného návrhu zcela běžné. Plechová součást, kterou vytváříte, však často musí zapadat do existujících součástí sestavy nebo na ně musí jít nasadit. V další části výukového programu, otevřete existující sestavu a vytvoříte podobnou součást jako je na obrázku. Použijete geometrii vybranou v sestavě ke stanovení velikosti a pozici prvků, které budete vytvářet.
