Dialog Editor formulářů a pravidel

Umožňuje přidaní nebo úpravy ovládacích prvků pro spouštění formulářů a pravidel z prohlížeče modulu iLogic.

Přístup:

V prohlížeči modulu iLogic klikněte pravým tlačítkem do prázdného prostoru a klikněte na položku Upravit.

Pravidla

Chcete-li do prohlížeče modulu iLogic přidat tlačítko, přetáhněte do stromu návrhu formuláře pravidlo. Pomocí tlačítka můžete pravidlo spustit.

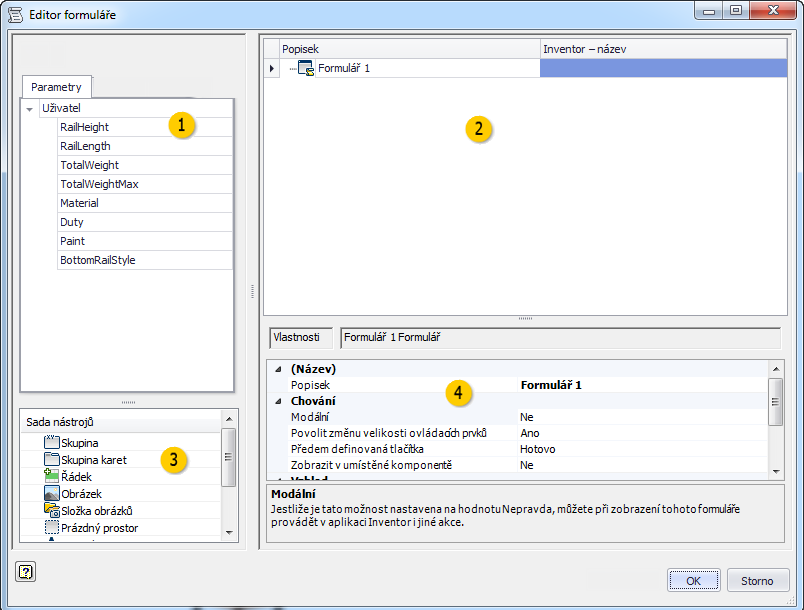

K navrhování prohlížeče modulu iLogic slouží oblast stromu návrhu formuláře.

Při návrhu a uspořádání prohlížeče modulu iLogic můžete přetahovat pravidla a položky sady nástrojů do stromu návrhu formuláře.
Klikněte na popisek, který chcete upravit.
Chcete-li v oblasti Vlastnosti nadefinovat vlastnosti, vyberte požadovanou položku.

Přetáhněte položku do stromu návrhu formuláře.

	Formulář	Přidá prázdný formulář uživatelského rozhraní. Formulář můžete přizpůsobit pomocí dialogu Editor formuláře.
	Skupina	Seskupí položky v prohlížeči modulu iLogic. Skupiny jsou v rámečku a lze je sbalit.
	Skupina karet	Vytvoří v prohlížeči modulu iLogic skupinu karet.
	Řádek	Vytvoří řádek a umožní horizontální uspořádání ovládacích prvků. Ovládací prvky jsou ve výchozím nastavení uspořádány vertikálně.
	Prázdný prostor	Přidá na kartu prohlížeče modulu iLogic prázdný prostor.
	Popisek	Přidá na kartu Prohlížeč modulu iLogic textový popisek.
	Dělič	Přidá na kartu Prohlížeč modulu iLogic dělič měnitelné velikosti.

Ve stromu návrhu formuláře lze definovat vlastnosti zvýrazněné položky. Vlastnosti se liší v závislosti na zvolené položce.

Povolení názvu parametru	Definuje název parametru typu Ano/Ne aplikace Inventor. Chcete-li tento ovládací prvek povolit, nastavte hodnotu True.
Písmo	Definuje typ písma tohoto ovládacího prvku.
Písmo pro obsah	Definuje typ písma ovládacích prvků, které tvoří tento formulář nebo skupinu.
Obrázek	Definuje soubor obrázku, který chcete zobrazit v tomto prvku.
Popisek	Určuje text, který chcete ve formuláři u tohoto prvku zobrazit.
Maximální šířka	Definuje maximální šířku tohoto ovládacího prvku. Číslo označuje počet znaků v zadaném písmu.
Minimální šířka	Definuje minimální šířku tohoto ovládacího prvku. Číslo označuje počet znaků v zadaném písmu.
Akce při kliknutí	Definuje, jakou akci kliknutí na toto tlačítko vyvolá. Vyberte ze seznamu možností.
Zobrazit rámečky	Pokud je nastavena hodnota Ano, zobrazí se všechny rámečky kolem ovládacích prvků.
Zobrazit text	Pokud je nastavena hodnota Ano, text popisku se zobrazí na tlačítku. Chcete-li na tlačítku zobrazit pouze obrázek, nastavte hodnotu False.
Umístění textu pro obsah	Definuje umístění textu ovládacích prvků, které jsou v tomto formuláři nebo skupině.
Popisek nástroje	Definuje text popisku nástroje, který se zobrazí, když pozastavíte kurzor nad ovládacím prvkem.
Vizuální styl	Určuje vizuální styl nebo vzhled formuláře. Vyberte ze seznamu možností.
