Vytvoření šablonové obruby pro výstup ohraňovacího lisu

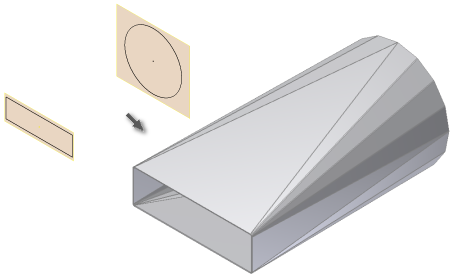

Na rozdíl od hladkého výstupu lisovaného profilového ohybu, možnost výstupu ohraňovacího lisu generuje přechodové tvary tvořené pouze rovnými plochami a plochami válcového ohybu. Autodesk Inventor podporuje možnost výstupu ohraňovacího lisu, který vyžaduje výběr dvou profilů náčrtu jako vstup s přídavnými možnostmi, které budou řídit výsledné plošky.

1. Na pásu karet klikněte na kartu Plech panel Vytvořit možnost Šablonová příruba . Zobrazí se dialog Šablonová příruba.
2. Klikněte v grafickém okně na viditelnou geometrii náčrtu, která definuje první profil vaší šablonové obruby.
3. Klikněte v grafickém okně na viditelnou geometrii náčrtu, která definuje druhý profil vaší šablonové obruby. Je-li v dialogu zaškrtnutá možnost Povolit/zakázat náhled prvku, zobrazí se výsledky šablonové příruby.
4. Na kartě Tvar dialogu Šablonová příruba můžete zaškrtnutím volby Konvergovat vynutit, aby osy ohybu konvergovaly do určitého bodu.
5. Případně vyberte alternativní možnost Řízení plošek a zadejte odpovídající řídící hodnotu.
6. Případně určete hodnotu Poloměr ohybu, která se liší od poloměru ohybu definovaného aktivním pravidlem plechu.
7. Na kartě Možnosti rozvinu můžete určit pravidlo rozvinu, které se liší od pravidla rozvinu definovaného aktivním pravidlem plechu.
8. Stisknutím tlačítka OK vytvořte šablonovou obrubu a dialog zavřete.

Poznámky:

Kdykoliv kliknete na tlačítko Storno zrušíte všechna zadání a dialog Šablonová obruba zavřete. Jakmile vytvoříte prvek Šablonová příruba vytvořený pomocí možnosti výstupu buď Tvarováno zápustkou nebo Ohraňovací lis, možnost výstupu prvku již nelze upravovat. Prvek lze odstranit aniž by bylo nutné odstranit náčrty profilu a lze ho znovu vytvořit pomocí alternativního typu výstupu.
