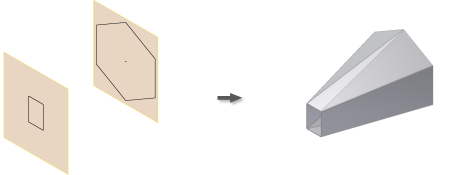

Plechový prvek Šablonová příruba umožňuje definovat tvar pomocí dvou profilů náčrtu. Geometrie náčrtu může reprezentovat vnitřní nebo vnější plochu plechového materiálu. Může rovněž reprezentovat středovou rovinu materiálu. Uzavřený profil často nejjednodušeji definuje oba konce přechodového tvaru. Tyto typy návrhů jsou uznávané v situacích, se kterými se můžete běžně setkat, například při práci s kanály, výparníky ventilací a libovolným počtem tvarů zásobníků.
Prvky šablonové příruby, vytvořené pomocí uzavřených náčrtů profilu na kterémkoliv konci, lze snadno rozvinout po přidání prvku plechu Nastřižení hrany.
Aplikace Autodesk Inventor podporuje výstup prvků šablonové příruby buď do hladkého modelu tvarovaného zápustkou nebo do modelu možného vyrobit pomocí rovných ohybů ohraňovacího lisu.
Příklady šablonové příruby
Následující obrázky zobrazují příklady různých voleb vstupu a výstupu pro prvky šablonové příruby.

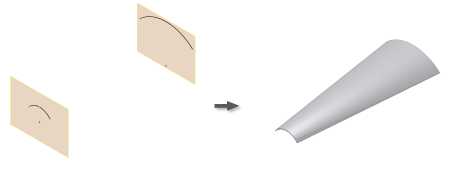

Podobné otevřené profily – výstup tvarovaný zápustkou

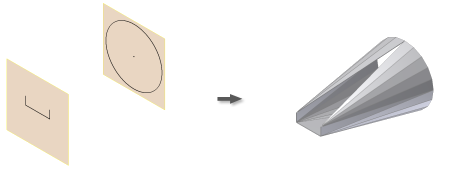

Odlišné otevřené profily – výstup ohraňovacího lisu

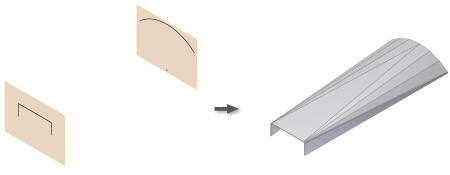

Uzavřené a otevřené profily – výstup ohraňovacího lisu

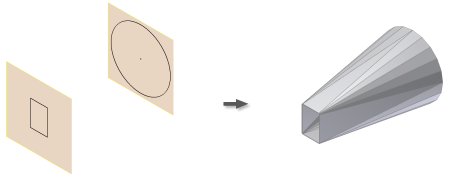

Kruhové uzavřené profily – výstup ohraňovacího lisu

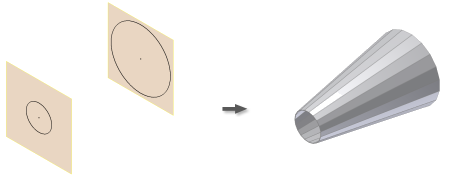

Kruhové uzavřené profily – výstup tvarovaný zápustkou

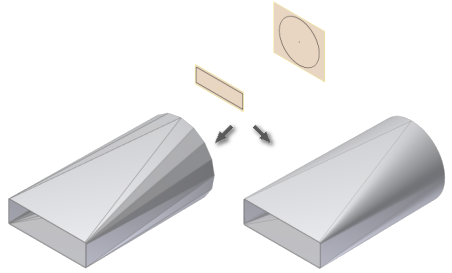

Kruhové uzavřené profily a obdélníkové uzavřené profily s ostrými rohy – výstup ohraňovacího lisu
Mnohoúhelníkové profily a obdélníkové profily s ostrými rohy – výstup tvarovaný zápustkou

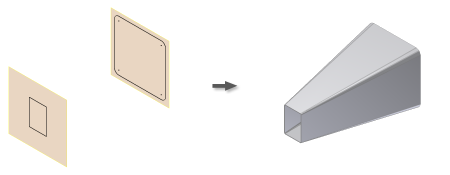

Profily s oblými rohy a obdélníkové profily s ostrými rohy – výstup tvarovaný zápustkou

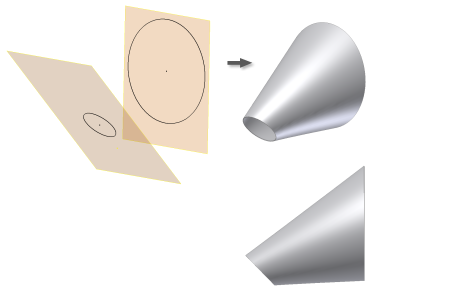

Nerovnoběžné kruhové uzavřené profily – výstup tvarovaný zápustkou
