- Přejděte na pás karet a klikněte na
kartu Plech
panel Pole
Obdélníkové
. - Vyberte díru jako prvek, ze kterého se má vytvořit pole.

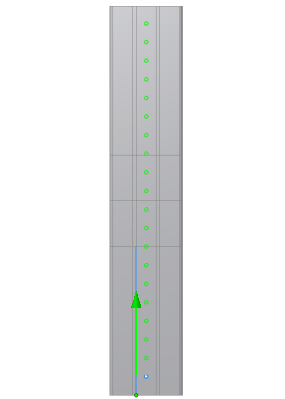

- Klikněte na tlačítko Směr 1 a vyberte svislou hranu a směr dle vyobrazení:
- Jako celkový počet děr zadejte hodnotu 20 a jako vzdálenost mezi jednotlivými dírami hodnotu 25 mm.
- Kliknutím na tlačítko OK vytvořte pole děr, které pro tíná dvě narovnané stáčené plochy, a dialog Obdélníkové pole zavřete.
Nyní přidáte dva prvky Znovu ohnout, které vrátí narovnaný model do stočeného a ohnutého stavu.
