- Přejděte na pás karet a klikněte na kartu
kartu Plech
panel Náčrt
Vytvořit 2D náčrt

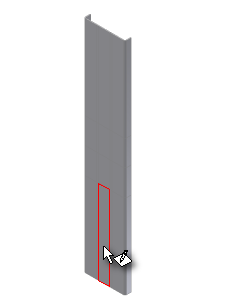

nebo klikněte pravým tlačítkem a ve směrové nabídce vyberte položku 2D náčrt. Poté klikněte na plochu zobrazenou na následujícím obrázku.
- V případě potřeby změňte orientaci náčrtu pomocí příkazu Zobrazit krychli nebo Zobrazit plochu, abyste se dívali přímo na náčrt.
- Klikněte na
kartu Náčrt
panel Kreslení
položku Bod
. Přetáhněte jej přes promítnutý bod počátku a pak vzhůru. Uvidíte tečkovanou čáru, která označuje, že umísťovaný bod je zarovnán s bodem počátku:
- Kliknutím vložíte bod.
- Klikněte na
kartu Náčrt
panel Vazby
položku Kóta
. Můžete také kliknout pravým tlačítkem myši a ve směrové nabídce vybrat položku Kóta. Nyní mezi tento bod a spodní hranu rozvinuté součásti vložte kótu 25 mm.
- Dokončete náčrt a ukončete prostředí náčrtu.
- Klikněte na
kartu Plech
panel Upravit
položku Díra
a na načrtnutý bod umístěte díru o průměru 5 mm s ukončením Skrz vše.
Nyní vytvoříte pole děr.
