Vytvoření šablonové příruby pro výstup tvarovaný zápustkou

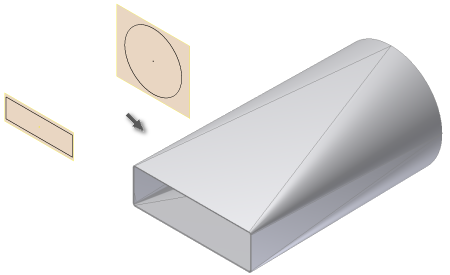

Určité situace návrhu vyžadují hladké přechodové tvary tvarované zápustkou. Aplikace Autodesk Inventor podporuje možnost výstupu tvarovaného zápustkou, která vyžaduje výběr dvou vstupních profilů náčrtu.

1. Přejděte na pás karet a klikněte na kartu Plech panel Vytvořit možnost Šablonová příruba . Zobrazí se dialog Šablonová příruba.
2. Klikněte v grafickém okně na viditelnou geometrii náčrtu, která definuje první profil vaší šablonové obruby.
3. Klikněte v grafickém okně na viditelnou geometrii náčrtu, která definuje druhý profil vaší šablonové obruby. Je-li v dialogu zaškrtnutá možnost Povolit/Zakázat náhled prvku, výsledek šablonové obruby se zobrazí.
4. V dialogu Šablonová příruba klikněte na kartu Tvar a potom na možnost výstupu Tvarováno zápustkou. Je-li v dialogu zaškrtnutá možnost Povolit/zakázat náhled prvku, zobrazí se výsledky šablonové příruby tvarované zápustkou.
5. Na kartě Tvar dialogu Šablonová příruba můžete zaškrtnutím volby Konvergovat vynutit osy ohybu, aby konvergovaly do určitého bodu.
6. Na kartě Možnosti rozvinu můžete určit pravidlo rozvinu, které se liší od pravidla rozvinu, které je definované aktivním pravidlem plechu.
7. Stisknutím tlačítka OK vytvořte šablonovou obrubu a dialog zavřete.

Poznámky:

Kdykoliv kliknete na tlačítko Storno zrušíte všechna zadání a dialog Šablonová obruba zavřete. Jakmile vytvoříte prvek Šablonová příruba vytvořený pomocí možnosti výstupu buď Tvarováno zápustkou nebo Ohraňovací lis, možnost výstupu prvku již nelze upravovat. Prvek lze odstranit aniž by bylo nutné odstranit náčrty profilu a lze ho znovu vytvořit pomocí alternativního typu výstupu.
