Vytvoření díry se závitem

V prostředí součásti a sestavy aplikace Inventor vytváří příkaz Díra válcově zahloubené, kuželově zahloubené, zarovnané a vrtané díry s uživatelským závitem a typy vrtání vyhovující téměř každému požadavku návrhu. Určit můžete jednoduchou díru, díru se závitem, díru s kuželovým závitem nebo díru s vůlí. Také můžete použít typy závitů z tabulkového procesoru dat závitů (thread.xls) zahrnutého v aplikaci Inventor.

1. Na pásu karet kliknutím na kartu Model panelUpravit příkazDíra nebo stisknutím klávesy H spusťte příkaz Díra. Můžete také vybrat příkaz Díra ze směrové nabídky. V grafickém okně se zobrazí dialog Díra ve sbaleném stavu.
2. Zvolte horní plochu v zadní části součásti. V grafickém okně se zobrazí minipanel nástrojů Díra. Pokud minipanel nástrojů zakrývá umístění výběru na horní ploše modelu, vyberte minipanel nástrojů kliknutím na tlačítko úchytu nalevo od pole k zadávání hodnot a přesuňte jej do jiného umístění .
3. Prohlédněte si bod, který jste vybrali na horní ploše. Kruhový manipulátor kolem středu díry představuje průměr díry. Klikněte na kroužek. Jeho barva se změní na zlatou. Tažením zlatého kruhového manipulátoru zkuste zvětšit nebo zmenšit průměr díry.
Poznámka: Možná bude nutné mírně přiblížit zobrazení, aby bylo možné manipulátor snáze vybrat.
4. Kulový manipulátor ve středu bodu výběru představuje umístění středu díry. Klikněte na kouli. Barva manipulátoru se také změní na zlatou. Tažením zlatého kulového manipulátoru zkuste dynamicky umístit díru.

   Pro toto cvičení použijeme přesné lineární umístění zvolením vhodných hran a zadáním požadovaných vzdáleností od jednotlivých hran.

5. Klikněte na vnitřní hranu obdélníku.
6. Do vstupního pole hodnoty zadejte hodnotu 5 a stisknutím klávesy TAB uzamkněte horizontální kótu.
7. Dále klikněte na vnější hranu zvýrazněné plochy.
8. Do vstupního pole hodnoty zadejte hodnotu 19 a stisknutím klávesy TAB uzamkněte vertikální kótu.
9. Pomocí dialogu Díra zadáním následujících hodnot vytvořte díru s metrickým závitem M6x1 - 6H s hloubkou závitu 6 mm:

   Hloubka závitu	6 mm
   Bod vrtání	118°
   Ukončení	Vzdálenost
   Typ díry	Se závitem
   Typ závitu	ANSI metrický profil M
   Velikost	6
   Určení	M6x1
   Třída	6H
   směr,	Pravotočivý

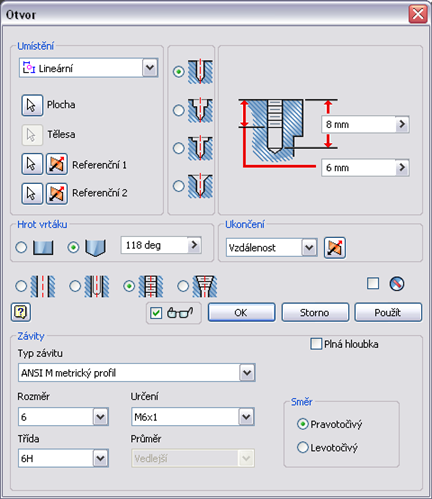

   Zobrazí se dialog Díra, jak je znázorněný na obrázku.

10. Kliknutím na tlačítko OK zavřete dialog, vytvoříte díru se závitem a ukončíte příkaz.

Do prohlížeče modelu je přidán nový prvek Díra1.
