Zaoblení a zakulacení jsou umístěné prvky, které zaoblují vnitřní nebo vnější hrany prvků součásti. Příkaz Zaoblení vytváří následující typy zaoblení:
- Zaoblení hran jsou vytvářena na základě zvolených hran. Zaoblení mohou mít konstantní nebo proměnný poloměr, různé velikosti a různou spojitost (tečnou nebo hladkou G2). Všechna zaoblení lze vytvořit jednou operací. Všechna zaoblení vytvořená v jediné operaci se stanou jediným konstrukčním prvkem.
- Zaoblení ploch jsou vytvářena mezi dvěma plochami nebo sadami ploch. Plochy nemusejí mít společnou hranu. Malé hrany a nepravidelné geometrie se zaoblením zakryjí.
- Plně zakulacená zaoblení jsou zaoblení s proměnným poloměrem, která jsou tečná ke třem sousedním plochám nebo sadám ploch. Střední plocha je nahrazena zaoblením proměnného poloměru.
Nyní vytvoříme jednoduché zaoblení hran pomocí funkce Přímá manipulace.

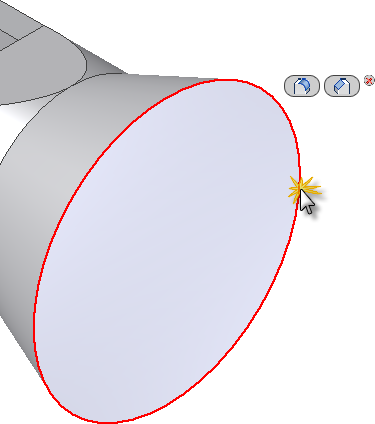

- Klikněte na kruhovou hranu většího průměru součásti.
- Zobrazí se minipanel nástrojů poskytující možnost příkazu jak Zaoblení (první tlačítko), tak příkazu Zkosení (druhé tlačítko).
- Kliknutím na tlačítko Zaoblení zobrazíte miniaturní panel nástrojů Zaoblení. Poznámka: Popis jednotlivých komponent miniaturního panelu nástrojů je mimo rozsah tohoto cvičení, doporučujeme však vyhledat téma Zaoblení v nápovědě aplikace Inventor.
- Pro účely tohoto výukového programu se omezíme na následující čtyři komponenty miniaturního panelu nástrojů:
- Textové pole - používá se k zadání poloměru zaoblení.
- Tlačítko OK – označené zelenou značkou zaškrtnutí. Pomocí tlačítka OK vytvoříte zaoblení a ukončíte příkaz.
- Tlačítko Použít - označené zeleným znaménkem '+', toto tlačítko Použít můžete použít pro jedno nebo více zaoblení bez ukončení příkazu Zaoblení.
- Tlačítko Storno označené červenou značkou 'X', toto tlačítko Storno ruší příkaz Zaoblení. Nejsou vytvořena žádná zaoblení.

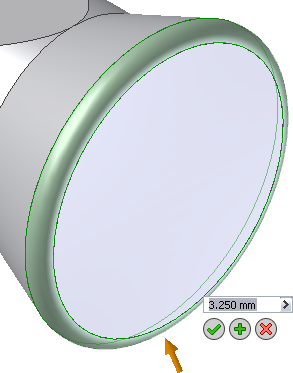

- Zkuste táhnout zlatým šipkovým manipulátorem vzdálenosti sem a tam nad kruhovou hranou. Sledujte, jak se poloměr zaoblení zvětšuje a zmenšuje v reálném čase.
- Táhněte manipulátorem, dokud se v textovém poli nezobrazí hodnota 3,250 mm nebo zadejte hodnotu 3,25 pomocí klávesnice.
- Kliknutím na tlačítko OK vytvořte zaoblení a ukončete příkaz.
Do prohlížeče modelu je přidán nový prvek Zaoblení1.
