Nyní v sestavě svazku vytvoříte dráty a kabely.
Než začnete vytvářet objekty svazku, například drátů a kabelů, můžete nastavit několik výchozích možností konfigurace pro dopředné vytváření. Výchozí možnosti se nastavují v dialogu Nastavení svazku.
- Pokud není již aktivní, aktivujte soubor Sestava svazku1.
- Klikněte pravým tlačítkem myši na soubor Sestava svazku1 a zvolte položku Nastavení svazku.
- Na kartě Obecné prozkoumejte všechna příslušná nastavení a zkontrolujte, že je zvolena možnost Použít plochy pro všechny segmenty a vodiče (je zvolena jako výchozí). Toto nastavení vyberte pro rychlejší zpracování během vytváření a úprav. Chcete-li, aby byly segmenty reprezentovány tělesy, zrušte zaškrtnutí políčka.
- Na kartě Dráty/kabely pod položkou Přirozené zakřivení můžete výběrem možnosti Bez přirozeného zakřivení
zobrazit dráty sestavy svazku jako přímé čáry. - Klikněte na ostatní karty a vyzkoušejte různá nastavení.
- klikněte na tlačítko OK.
Vložte ručně dráty a kabely.
- Na kartě Kabely a svazky panelu Vytvořit klikněte na položku Vytvořit vodič.
- V dialogu Vytvořit vodič potvrďte výchozí ID vodiče Vodič1. ID vodiče je Vodič plus přírůstkové číslo (začíná číslem 1).
- Ze seznamu drátů vyberte drát, který chcete vložit:
- Pro kategorii zvolte možnost Všeobecný.
- Pro název zvolte možnost 22AWG-GRN.

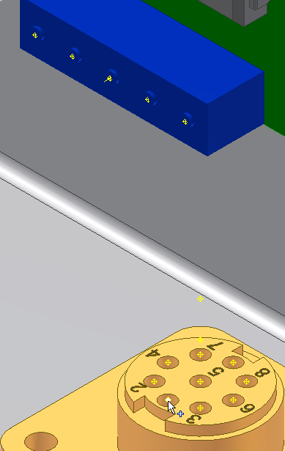

- Pro počátek vodiče zvolte možnost Kolík1. Přesuňte kurzor na svorky na součásti 360124. Když se zobrazí popisek nástroje U3 Kolík 1, klikněte na pracovní bod. Je-li zapnuta funkce Dynamické výzvy, zobrazí se v popisu nástroje další informace.

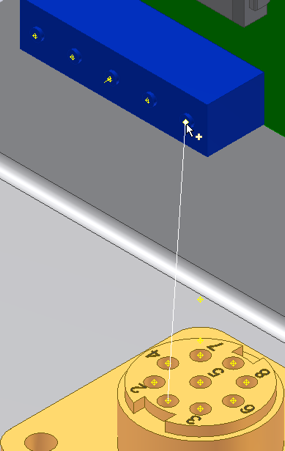

Poznámka: Když chcete vypnout dynamické výzvy, na kartě Nástroje klikněte na položku Možnosti aplikace. Na kartě Obecné zrušte zaškrtnutí políčka Zobrazit výzvy příkazu (Dynamické výzvy). - Pro konec vodiče zvolte položku Kolík 2. Přesuňte kurzor nad kolíky na součásti LTP. Když se zobrazí popisek nástroje J12 Kolík 1, klikněte na pracovní bod.

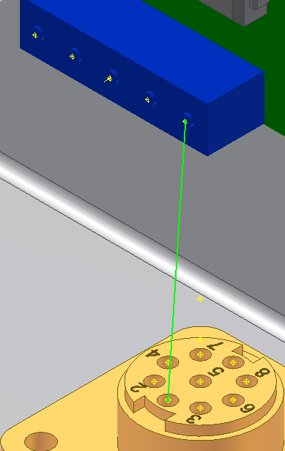

- Vodič vytvoříte kliknutím na položku Použít. Podle použitého nastavení zobrazení bude drát vytvořen jako osa nebo vystínovaný. U drátů a kabelů je ve výchozím nastavení použito zobrazení osy.
- Když chcete operaci ukončit, v dialogu Vytvořit vodič klikněte na tlačítko Storno.
- Před přidáním druhého vodiče otevřete dialog Nastavení svazku pro položku Sestava svazku1 . Změňte nastavení přirozeného zakřivení pro vodiče a kabely na možnost S přirozeným zakřivením.

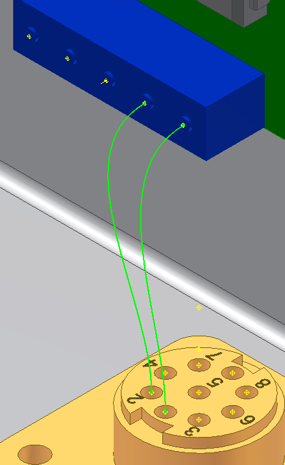

- Přidejte ještě jeden vodič spojující U3 Kolík 2 s J12 Kolík 2. Poznámka: Pokud jsou vodiče stále zobrazeny jako rovné čáry, vraťte se zpět a vytvořte konektory znovu. Přirozené zakřivení je zobrazeno pouze mezi vytvořenými konektory, protože proces vytváření definuje směr ven.
- Kliknutím na položku Dokončit kabely a svazky ukončete prostředí kabelů a svazků. Přidané vodiče v prohlížeči můžete zobrazit rozbalením složky Wires pod položkou Sestava svazku1.
