Vytvoření a úprava plochého kabelu

Nyní vytvoříte a upravíte plochý kabel mezi dvěma konektory.

  1. Na kartě Sestavení klikněte na položku Umístit komponentu. Umístěte jednu instanci souboru ribbon_cable_connector.ipt. Tento konektor byl již vytvořen, proto je platnou volbou pro plochý kabel.

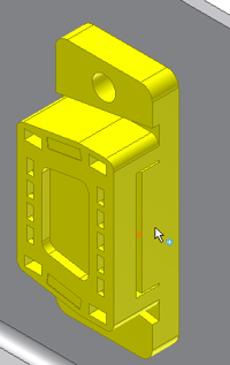

  2. Pomocí vazeb Proti sobě přichyťte konektor plochého kabelu k zdířkovému konektoru. Zkontrolujte, že konečná poloha konektoru plochého kabelu je stejná, jak je znázorněno.
  3. V prohlížeči aktivujte položku Plochý kabel.
  4. Na kartě Kabely a svazky klikněte na položku Vytvořit plochý kabel.
  5. V dialogu zkontrolujte, že Název je nastaven na 28AWG_10con.
  6. Vyberte počáteční konektor podle obrázku. Zkontrolujte, že Počáteční kolík je nastaven na 1.
  7. Vyberte koncový konektor. Zkontrolujte, že Počáteční kolík je nastaven na 1.
  8. Klikněte na tlačítko OK. Systém kreslí vyhlazenou čáru mezi dvěma konektory a zobrazuje náhled plochého kabelu. Zůstáváte v režimu vytváření spline.
    Poznámka:
    • Pokud umístění a orientace konektorů brání, aby byly spojeny plochým kabelem, náhled plochého kabelu se nezobrazí.
    • Chcete-li ovládat způsob rendrování plochého kabelu, klikněte na kartu Kabely a svazkypanel Viditelnost možnost Rendrované zobrazení nebo možnost Zobrazení osy . Tento příklad používá možnost Rastrové zobrazení.
  9. Přidejte na spline bod, který bude použit k určení místa ohnutí. Poblíž počátečního konektoru vyberte plochu pláště pro umístění prvního bodu.
  10. Přidejte na spline bod, který bude použit jako řídicí bod pro úpravu náklonu kabelu. Poblíž koncového konektoru vyberte plochu pláště pro umístění druhého bodu.
  11. Klikněte pravým tlačítkem myši a zvolte příkaz Dokončit.
  12. Klikněte pravým tlačítkem myši na první bod vyhlazené čáry, který jste vytvořili, a zvolte položku Vytvořit ohyb.

    Indikátor připojený k tomuto bodu poskytuje zpětnou vazbu o orientaci ohybu. Pomocí tohoto indikátoru zarovnejte ohyb vzhledem ke geometrii modelu.

  13. V dialogu Vytvořit ohyb klikněte na tlačítko Hřídel.

    Toto řízení určuje orientaci části hřídele indikátoru. Zvolte rovnou hranu nebo rovinnou plochu na konektoru. Vyberete-li hranu, hřídel se zarovná rovnoběžně s hranou. Jestliže zvolíte rovinnou plochu, hřídel se zarovná kolmo k ploše.

  14. Zvolte tlačítko Šipka.

    Toto řízení určuje orientaci části šipky indikátoru. Zvolte hranu nebo plochu. Zkontrolujte, že se indikátor shoduje s následujícím obrázkem.

  15. Zkontrolujte, že je zvolena možnost Jeden ohyb.
  16. Klikněte na tlačítko OK. Jeden ohyb přidaný k plochému kabelu vytváří změnu směru v pravém úhlu.
    Poznámka: K spline byly automaticky přidány dva body, aby byla plně definována geometrie ohnutí. Přidané body nelze upravit. Jejich poloha je určena automaticky jako vedlejší výsledek velikosti plochého kabelu a orientace ohnutí.
  17. V závislosti na umístění prvního bodu vyhlazené čáry není ohyb někdy příčně vyrovnán se středem řady kolíků. V tomto příkladu je první bod spline posunutý na jednu stranu řady. Jestliže není příčná odchylka ohybu přijatelná, vyrovnejte bod vyhlazené křivky ke středu řady kolíků.
  18. Klikněte pravým tlačítkem myši na bod ohybu a zvolte položku 3D posun/otočení.
  19. V dialogu 3D posun/otočení klikněte na tlačítko Předefinovat zarovnání nebo polohu.
  20. Vyberte kouli trojice a pak vyberte pracovní bod na konektoru. Trojice se přemístí do pracovního bodu.
  21. Zvolte zelenou šipku a přetáhněte trojici přibližně o 0,9 palce ve směru osy Y. Nebo klikněte na zelenou šipku a v dialogu 3D posun/otočení zadejte 0,9 do ovládacího prvku Y.
  22. Zvolte modrou šipku a přetáhněte trojici přibližně o -0,3 palce (záporná hodnota) z jejího aktuálního umístění.
  23. Klikněte na tlačítko Použít. Ohyb plochého kabelu je nastaven a dialog 3D posun/otočení zůstává otevřený. Jestliže kliknete na tlačítko OK, ohyb je nastaven a dialog se zavře.

    Po kliknutí na tlačítko Použít nebo OK můžete pomocí tlačítka Zpět zrušit výsledek funkce 3D posun/otočení.

  24. V tomto příkladu plochý kabel zasahuje do pouzdra kolem druhého mezilehlého bodu spline. Pomocí příkazu 3D posun/otočení posuňte bod tak, aby plochý kabel nezakrýval pouzdro.
  25. Natočení kteréhokoliv mezilehlého bodu vyhlazené čáry můžete upravit, pokud tento bod není používán ohybem. Klikněte pravým tlačítkem myši na bod vyhlazené čáry a zvolte položku Upravit natočení. Přetáhněte šipky náklonu.

    Místo určení přesného úhlu klikněte pravým tlačítkem myši na šipky natočení a zvolte Zadat úhel. V tomto příkladu otočíme ovládacím prvkem natočení o deset stupňů.

    Poznámka: Pomocí kláves plus + a mínus - nastavte velikost natočení.
  26. Klikněte pravým tlačítkem myši a zvolte položku Použít.
