Někdy geometrie zakrývá náčrtovou rovinu nebo ji zakrývají jiné komponenty v modelu součásti. Pokud je nástroj náčrtu aktivní, použijte možnost Zobrazit v řezu z místní nabídky a dočasně odřízněte část modelu, která rovinu zakrývá.
Můžete použít existující rovinu nebo v sestavě vytvořit pracovní rovinu , která bude sloužit jako rovina řezu .

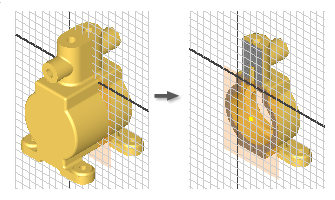

Otáčejte modelem tak, aby rovina, ve které chcete vytvořit náčrt, byla natočena proti vám. Vyberte rovinu, ve které chcete vytvořit náčrt, potom ořízněte model. Plát odstraní část modelu otočenou k vám a odkryje rovinu geometrie náčrtu.
