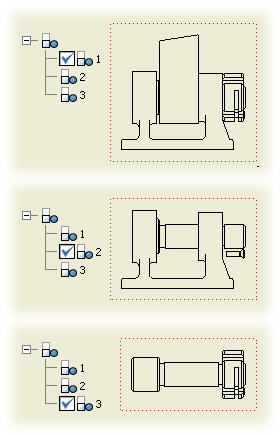

Reprezentace úrovně podrobností se používá při tvorbě výkresu sestavy nejvyšší úrovně pro snížení počtu souborů načtených do paměti. Při tvorbě pohledu výkresu si můžete zvolit reprezentaci úrovně detailů. Při počítání pohledu výkresu se nepoužívají vypnuté komponenty.
- Přejděte na pás karet a klikněte na
Umístění pohledů
panel Vytvořit
Základní
. - V dialogu Pohled výkresu nalezněte požadovanou sestavu.
- Stanovte pohled návrhu a polohové reprezentace, orientaci pohledu a další informace.
- Zvolte úroveň podrobností, která bude v pohledu reprezentována.
- Kliknutím na výkresový list umístěte pohled a uzavřete dialog.
Poznámka: Po vytvoření pohledu můžete pohled výkresu upravovat a zvolit jinou reprezentaci úrovně podrobností.
Další informace o vytváření a poznámkách výkresů pomocí reprezentací úrovně podrobností naleznete v následujících částech:
Pokyny pro vytváření pohledů
- Reprezentace úrovně podrobností je třeba vytvořit v sestavě, nikoliv ve výkrese. V prohlížeči výkresu nelze vypnout komponenty.
- Vypnuté komponenty se v prohlížeči výkresu nezobrazí.
- Pohledy výkresu zůstávají asociativní k vybrané reprezentaci úrovně podrobností. Zobrazení se po změně reprezentace úrovně detailů automaticky aktualizuje.
- Pokud je soubor sestavy otevřený, výchozí je aktivní reprezentace úrovně detailů. Pokud není provedena žádná možnost, je referenční hlavní úroveň podrobností.
- Systémové reprezentace Všechny komponenty vypnuty a Všechny součásti vypnuty nejsou k dispozici, protože v těchto případech není viditelná žádná geometrie.
- Pohled můžete dále uživatelsky upravovat určením reprezentace zobrazení návrhu. Neviditelné komponenty v reprezentaci zobrazení návrhu se do pohledu nevypočítávají.
Pokyny pro tvorbu a vedení poznámek
- Poznámky, které mají své referenční prvky vypnuté, jsou odstraněny, pokud nenastavíte možnost zachování osiřelých poznámek na kartě Výkres dialogu Nastavení dokumentu.
- Obecné poznámky můžete vytvořit jen k zapnutým komponentám. Pokud je poznámka osamělá, protože její referenční prvek je vypnutý, bude odstraněna, nebo ji můžete vztáhnout k novému referenčnímu objektu.
- Seznam součástí vždy odkazuje jen na reprezentaci Hlavní úrovně podrobností. V seznamu součástí se nikdy neodrazí vypnutí nebo zapnutí ve kterékoliv reprezentaci úrovně podrobností.
- Balónky se vytvoří jen pro zapnuté komponenty. Změníte-li reprezentaci úrovně detailů tak, že symbol odkazuje na vypnutou komponentu, bude symbol odstraněn.
- Tabulky dír nezobrazují informace o komponentech, které jsou v pohledu vypnuty.
- Pokud je při změně reprezentace úrovně podrobností nějaká komponenta zapnutá, bude aktualizována včetně dír v ní.
- Poznámky k dírám připojeným ke komponentu, který je vypnut, se odstraní.
