Reprezentace zobrazení návrhu je vytvořena v prostředí sestavy a zachovává stav zobrazení sestavy.
Vytvoříte-li pohled výkresu ze sestavy, můžete vybrat jakoukoli reprezentaci pohledu výkresu , která je v dané sestavě definována. Rovněž můžete vytvořit asociativní vztah mezi reprezentací zobrazení návrhu a výkresovým pohledem.

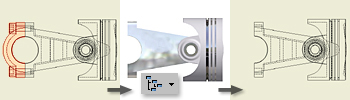

Jestliže u výkresového pohledu povolíte asociativitu s reprezentací zobrazení návrhu, výkresový pohled se bude při změnách v reprezentaci zobrazení návrhu v prostředí sestavy automaticky aktualizovat.
Jaké jsou zásady tvorby asociativního vztahu?
Pravidla, která řídí tvorbu asociativního vztahu mezi reprezentací zobrazení návrhu a výkresovým pohledem:
- S výkresovým pohledem mohou být asociativní pouze veřejné reprezentace zobrazení návrhu. Důvěrné reprezentace zobrazení návrhu lze použít pro tvorbu výkresového pohledu, ale jsou statické a nebudou aktualizovány se změnami modelu.
- Reprezentace zobrazení návrhu asociovaná s odstraněným odkazovaným souborem odstraní asociativní vztah reprezentace zobrazení návrhu. Stejně tak při odstranění reprezentace zobrazení návrhu asociované s odkazovaným souborem odstraní asociativní vztah reprezentace zobrazení návrhu.
Jak zlepšují reprezentace zobrazení návrhu výkon?
Jak využít výhody zlepšení výkonu a úspory paměti:
- Vyberte reprezentaci zobrazení návrhu, v níž jsou zobrazeny pouze komponenty, které musí být viditelné. Všechny komponenty, které jsou v reprezentaci zobrazení návrhu neviditelné, se do paměti nenačtou.
- Soubor sestavy používaný pro výkresový pohled zavřete, aby nedošlo k načtení jeho grafiky do paměti.
- Chcete-li model zobrazený ve výkresu upravovat, klikněte v nabídce aplikace na položku Otevřít, vyberte soubor sestavy a klikněte na položku Možnosti. Vyberte reprezentaci, která je ve výkresu použita.
