Přiřazení uvolnění

Nyní přiřadíte uvolnění pomocí volného otočení k jedné z kolejí pod vozíkem. Všimněte si, že se deformuje daleko více než opačné koleje.

1. Na panelu Spojení klikněte na položku Uvolnit.

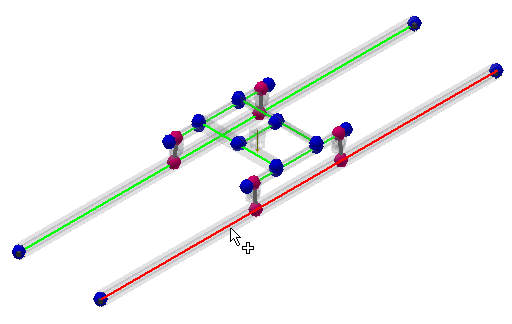

2. Vyberte nosník podle následujícího obrázku.

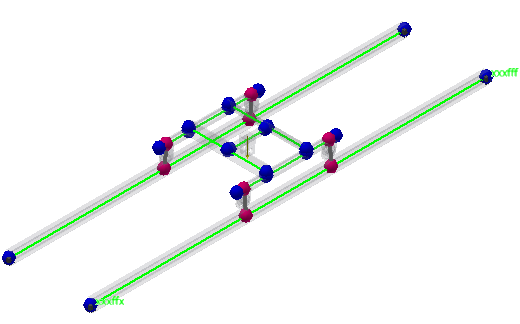

   Když provádíte úpravy, souřadnicový systém nosníku se zobrazuje blíž k počátku nosníku. Také se zobrazí symboly stupňů volnosti u počátečního a koncového uzlu nosníku. Používají se následující symboly:

   • x znamená „pevný“ typ posunutí nebo otáčení,
   • f znamená typ „žádný zdvih“ posunutí nebo otáčení,
   • f+ znamená typ „zdvih+“ posunutí nebo otáčení,
   • f- znamená typ „zdvih-“ posunutí nebo otáčení.
3. V dialogu Uvolnit jsou pro všechny tři osy rotace nastaveny možnosti žádný zdvih. Otočení je volné ve všech směrech. Potvrďte výchozí nastavení a kliknutím na tlačítko OK přiřaďte uvolnění k vybranému nosníku.
