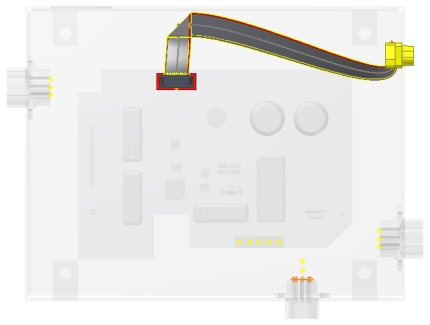

Orientace a tvar plochého kabelu

Plochý kabel musí být zarovnán se zářezem v konektoru D-Sub plochého kabelu. Chcete-li ovládat orientaci plochého kabelu, můžete na pracovní body podél plochého kabelu umístit jednoduchá nebo dvojitá ohnutí s úhlem 90 stupňů.

Plochý kabel s ohnutím je jedním kusem původního plochého kabelu. Pro účely modelování není plochý kabel v ohnutí spojitý. Po přidání ohnutí vzniknou tři samostatné entity – entita ohnutí a části plochého kabelu na obou stranách. Každá entita je v prohlížeči představována uzlem.

Poznámka: Stejně jako při úpravách ostatních objektů svazku lze kliknout pravým tlačítkem myši na pracovní body plochého kabelu a pomocí příkazů Předefinovat bod a 3D posun/otočení přesunout body trasy. Pracovní body plochého kabelu nelze otočit. U ohnutí lze manipulovat jen s pracovními body použitými k vytvoření ohnutí.

Úprava náklonu

Těleso plochého kabelu je zarovnáno rovnoběžně se zářezem v konektoru plochého kabelu D-Sub. Plochý kabel lze ve vybraném bodě upravit pomocí řízení náklonu. Uzly pro otáčení (1) umožňují změnu aktuální orientace. Červená kulička (2) označuje vodič jedna. Panel orientace (2) udává orientaci povrchu na plochém kabelu ve vybraném místě.
