K proměnným kót můžete přiřadit názvy nebo můžete vytvořit své vlastní parametry. Pomocí matematických výrazů také můžete vytvářet vzorce. Pokud během vytváření kóty nesestavíte výraz, můžete použít dialog parametrů a přidat nebo upravit rovnice.
- Přejděte na pás karet a klikněte postupně na tyto položky:
karta Správa
panel Parametry
Parametry

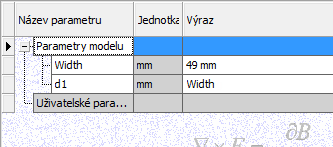

Otevřete dialog Parametry. - Položka d0 ve sloupci Parametry modelu se zobrazí jako Šířka. Parametr modelu také udává, že se položka d1 rovná hodnotě šířky.
Poznámka: V názvech proměnných se rozlišují velká a malá písmena a nejsou povoleny mezery. - Až skončíte, klikněte na tlačítko Hotovo. Tip: Chcete-li vytvořit matematický vzorec, můžete v oblasti výrazu nebo v dialogu upravit kótu použít algebraické operátory. Neúplné nebo neplatné rovnice se zobrazí červenou barvou.
- Klikněte pravým tlačítkem v prázdné oblasti grafického okna. V překryvné nabídce vyberte možnost Zobrazení kóty. Následným kliknutím na položku Tolerance zobrazíte kóty bez názvů parametrů.
- Náčrt dokončete jednou z těchto metod:
Vyberte příkaz Dokončit náčrt. - Klikněte pravým tlačítkem myši v grafickém okně a ve směrové nabídce vyberte položku Dokončit 2D náčrt.
- Na panelu nástrojů Rychlý přístup na levé horní straně pohledu obrazovky klikněte na tlačítko
Zpět.
Po dokončení náčrtu se pohled automaticky otočí na výchozí pohled (izometrický).
- Vytvořte vysunutí.
Klikněte postupně na tyto položky:
kartu 3D model
panel Vytvořit
Vysunutí
nebo ze směrové nabídky vyberte položku Vysunutí. Klikněte a přetáhněte zlatý manipulátor vzdálenosti šipky dokud se hodnota 20 mm nezobrazí ve vstupním okně hodnoty. Alternativně je možné zadat hodnotu 20 do pole pomocí klávesnice. - Klikněte na zelené tlačítko OK a vytvořte tak vysunutí a dokončete příkaz.
-
Uložte soubor pod názvem Zadní záslepka.
