Umístěte dvě zobrazení konektoru pomocí výchozích nastavení zobrazení a pak přepište tato výchozí nastavení zobrazení pro další konektor.
-
V pohledu výkresu klikněte na
kartu Formovací deska
panel Vytvořit
možnost Umístit pohledy konektorů
. - V seznamu konektorů zrušte zaškrtnutí políčka LTP:1 a pak klikněte na tlačítko OK.

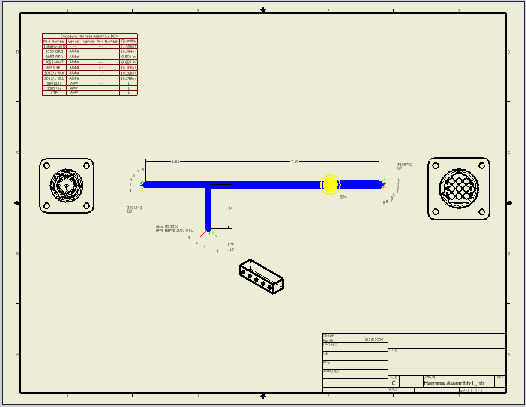

Vybrané konektory se umístí s výchozím nastavením zobrazení.
- Klikněte znovu na položku Umístit zobrazení konektorů.

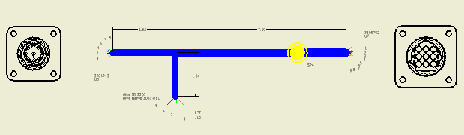

- Pod položkou Orientace kliknutím na šipku zvolte ze seznamu položku ISO horní pravý a pak klikněte na tlačítko OK.
- Uložte svou práci.
Chcete-li změnit zobrazení po provedeném umístění, klikněte pravým tlačítkem myši na zobrazení, které chcete změnit, a zvolte položku Upravit zobrazení nebo Upravit orientaci zobrazení. Chcete-li odstranit základní zobrazení konektoru, klikněte pravým tlačítkem myši na zobrazení a zvolte položku Odstranit.
