- Klikněte na položku
Nový. - V dialogu Vytvořit nový soubor klikněte na složku Šablony a pod položkou Kategorie výkresů vyberte položku Standard.idw . Potom klikněte na tlačítko Vytvořit.
-
V pohledu výkresu klikněte postupně na tyto položky:
Umístění pohledů
panel Vytvořit
Základní
. - V dialogu Výkresový pohled zkontrolujte, že je vybrán soubor Enclosure_assembly.iam. Soubor je umístěn ve složce \Soubory výukových programů\Kabely a svazky.

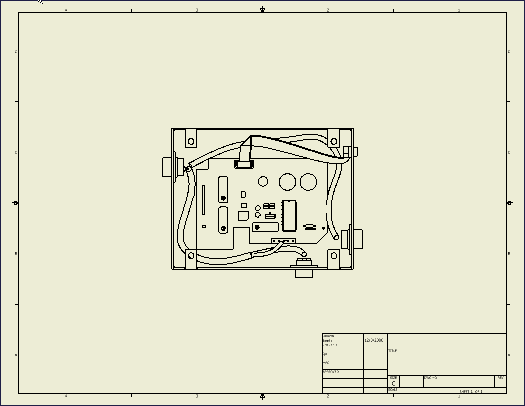

- Kliknutím umístěte zobrazení, jak je znázorněno, pak klikněte pravým tlačítkem myši a zvolte položku Hotovo.
- V prohlížeči rozbalte ZOBRAZENÍ 1 a Sestava_uzavření.iam.

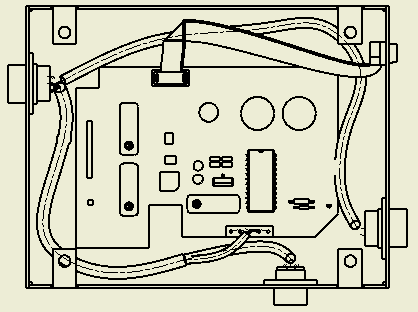

- Klikněte pravým tlačítkem myši na položku Sestava_svazku1 a pak zvolte položky Zahrnout osy Vodiče.
Zobrazí se osy pro všechny vodiče.
- Klikněte pravým tlačítkem myši na položku Sestava_svazku2 a pak postupně vyberte položky Zahrnout osy Kabely.
- Dle potřeby přidejte kóty a ostatní poznámky.
- Uložte soubor jako Sestava uzavření1.idw.
