Vazba horizontálnosti způsobí, že úsečky, osy elips nebo dvojice bodů leží rovnoběžně s osou X souřadnicového systému náčrtu.
- Na pásu karet klikněte na
kartu Náčrt
panel Vazba
Horizontální vazba
. - Klikněte na úsečku, osu elipsy nebo dva body.
- Podle potřeby znovu klikněte na úsečky, osy nebo dvojice bodů.
- Pokračujte v umísťování horizontálních vazeb nebo jedním z následujících způsobů činnost ukončete:
- Klikněte pravým tlačítkem a vyberte položku Hotovo.
- Stiskněte klávesu Esc.
- Vyberte další příkaz.

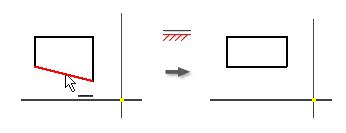

Názorná ukázka jak vytvořit horizontální vazbu
Názorná ukázka jak vytvořit vazbu bodů
Poznámka: Více horizontálních úseček nebo os vytvoříte výběrem těchto os nebo úseček a následným kliknutím na příkaz Horizontální vazba.
