Interaktivně umístí pevné pracovní body přetažením trojice v rovinném pohybu, osovém pohybu nebo otočení, volném pohybu nebo zadáním hodnot podél os X, Y, Z. Pohyb je stále řízen vybranou částí trojice.
Při vytváření nebo upravování pevného pracovního bodu v součásti nebo 3D náčrtu se aktivuje příkaz 3D posun/otočení. Jakmile se zobrazí trojice, vyberte nebo přetáhněte segment této trojice tak, aby udávala typ požadované transformace nebo kliknutím otevřete dialog. Zadáním souřadnic v dialogu lze přesně umístit pevný pracovní bod.
Kromě zadání souřadnic lze přetáhnout trojici. Souřadnice X, Y a Z se v dialogu dynamicky aktualizují.

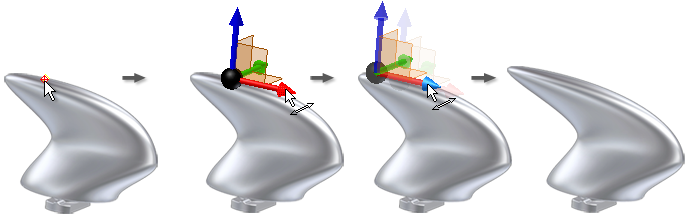

Na následující obrázku je příkaz 3D posun/otočení použit k přesunutí pracovního bodu používaného šablonováním do konstrukčního prvku bodu.
Nejste omezeni pouze na pohyb rovnoběžný s osami součásti. Rotací příkazu 3D posun/otočení kolem libovolné osy lze znovu zarovnat směr dalších pohybů.
Barvy os na trojici 3D posun a otočení
Protože lze otáčet příkazem trojice, pomocí barev můžete rozlišit osy. Barvy odpovídají výchozím barvám hlavních os součásti:
- Červená je osa X.
- zelená je osa Y,
- modrá je osa Z.
Jestliže upravíte systémové barvy nebo barvy trojice, barvy nemusí odpovídat osám součásti.
Když otáčíte trojicí, nebude již odpovídat osám součásti. Vždy lze identifikovat hlavní osy pohledem do dolního levého rohu grafického okna.
Funkce částí trojice
Při první aktivaci trojice je její původní koule totožná s geometrií, kde chcete umístit nebo upravit pevné pracovní body. Kliknutím na část trojice nebo přetažením označte typ požadované transformace . Zobrazí se dialog 3D posun/otočení s nastavením vybrané transformace. Při výběru jiné součásti trojice lze přetáhnout nebo zadat přesné souřadnice nebo úhly podle výběru.
- Šipky
-
Přesunou trojici a vybraný pracovní bod podél osy.
- Osy
-
Otáčejí trojici a vybraný pracovní bod kolem osy.
- Roviny
-
Přesunou trojici a vybraný pracovní bod ve vybrané rovině.
- Koule
-
Nabízí neomezený pohyb v rovině pohledu. Táhněte v aktivním pohledu nebo zadejte souřadnice v libovolném směru. Jestliže v dialogu zadáte souřadnice, nebudete moci přetáhnout trojicí, protože nebude v aktivní rovině pohledu.
