Vytvoření segmentů a tras vodičů

Budete používat segmenty a automaticky vytvářet trasy vodičů. V této části budete vytvářet a importovat další dráty mezi konektory. S rostoucím počtem drátů v návrhu je zřejmé, že nemá-li docházet ke kolizím drátů a komponent, je nutné vytvářet trasy drátů.

1. S aktivní sestavou Sestava svazku1 klikněte na kartě Kabely a svazky na příkaz Import dat svazku.
2. V dialogu Import dat svazku vyhledejte soubor WireListImport.csv pro soubor dat svazku.
3. Pro Konfigurační soubor vyhledejte soubor WireListConfiguration.cfg.
4. klikněte na tlačítko OK.
5. Zobrazí se další dialog Importovat data svazku. Procházením dat zjistěte, jak je svazek navržen. Informace v dialogu jsou řízeny soubory dat svazku a konfigurace.
6. klikněte na tlačítko OK.
7. Zobrazte protokol Importovaná data svazku nebo klikněte na tlačítko Zavřít.

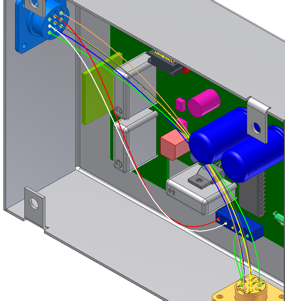

   Do sestavy svazku bylo naimportováno sedm samostatných drátů, které spojují součást 360124:1 a 360575:1.


8. Klikněte na položku Vytvořit segment.
9. Určete body vyhlazené čáry, které definují segment. Hodnota odsazení určuje kolmé odsazení od bodu, na který kliknete. Výchozí vzdálenost 0,1 in (2,5 mm) je příliš malá. Klikněte pravým tlačítkem myši a zvolte položku Upravit odsazení. Změňte hodnotu na 0,300 palců a klikněte na tlačítko OK.

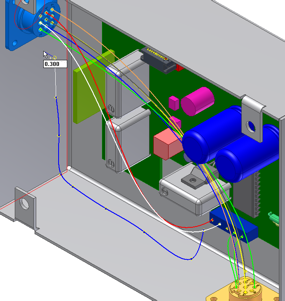

10. Klikněte na přední plochu součásti LTP mezi červeným a bílým drátem.

    Byl vytvořen bod spline ve vzdálenosti 7,6 mm od plochy LTP.


11. Klikněte na další body podél stěn pouzdra. Ujistěte se, že se bude vzdálenost zobrazovat uvnitř pouzdra. Pokud modrá čára odsazení není viditelná, bod je vytvořen na vnější straně uzavření.

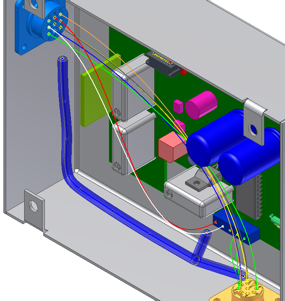

12. Až bude definován dostatečný počet bodů, klikněte pravým tlačítkem myši a zvolte příkaz Pokračovat. Segment se vytvoří okolo bodů vyhlazené čáry a příkaz Vytvořit segment zůstává aktivní.

    Poznámka: Po vytvoření segmentu můžete k přemístění bodů vyhlazené čáry segmentu použít příkaz 3D posun/otočení.

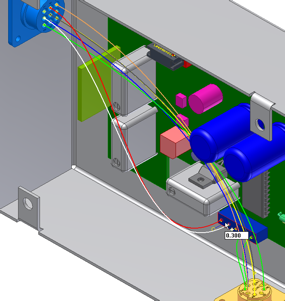

13. Vytvořte další segment. Podle obrázku klikněte na bod segmentu spline.

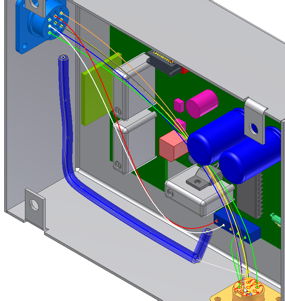

14. Klikněte na plochu součásti 360124:1 podle obrázku.

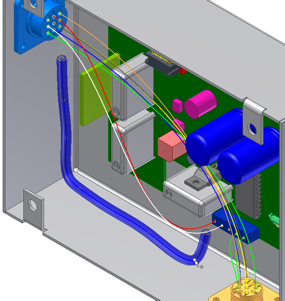

15. Klikněte pravým tlačítkem myši a zvolte příkaz Dokončit. Nyní byl vytvořen další segment.

16. Klikněte na příkaz Automatické vytvoření trasy.

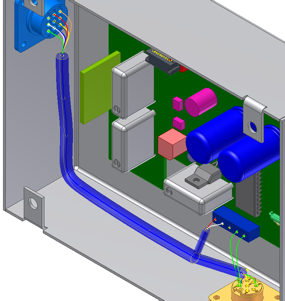

17. Zvolte všech sedm vodičů, které jste importovali dříve, a klikněte na tlačítko OK. Trasy vodičů jsou automaticky vytvořeny skrze nejbližší segment.

18. Ukončete soubor Sestava svazku1 a uložte soubor a sdružené součásti.
