Nyní když jsou všechny součásti umístěny v šabloně iCopy, proveďte konečný test k ověření, že vše funguje podle očekávání.
- Otevřete soubor Target.iam.
-
Přejděte na pás karet a klikněte na
kartu Sestava
panel Komponenta
možnost iCopy
. - V dialogu Zvolit zdrojovou sestavu zvolte soubor Frame.iam. Klikněte na tlačítko Otevřít. Zobrazí se dialog Uchytit iCopy pomocí vazby.

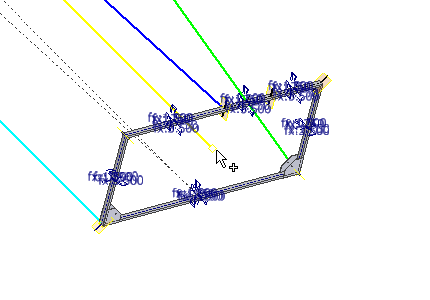

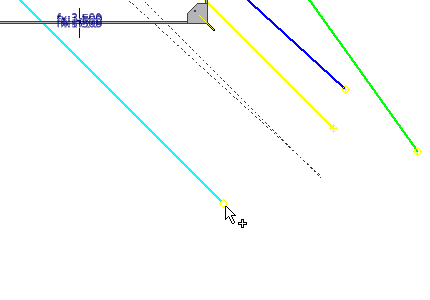

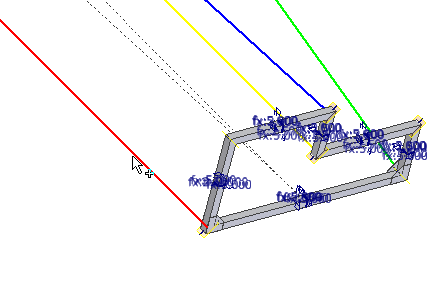

- Zvolte pracovní bod na konci azurové (světle modré) čáry pro Dolní levý bod.
- Zvolte pracovní bod na konci zelené čáry pro Dolní pravý bod.

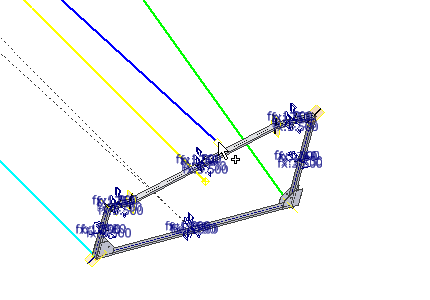

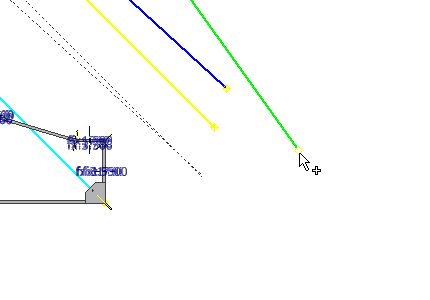

- Zvolte pracovní bod na konci modré čáry pro Horní levý bod.
- Zvolte pracovní bod na konci žluté čáry pro Horní pravý bod.
- V poli Výška rámové konstrukce zadejte 125 mm.
- V poli Šířka rámové konstrukce zadejte 125 mm.

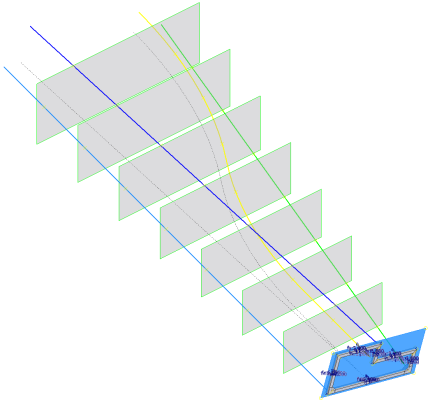

- Zvolte kartu Pole trasy k určení dat trasy.
- Zvolte azurovou (světle modrou) čáru, která bude použita jako trasa pro pole (tlačítko Trasa je zvoleno automaticky).
- Pracovní rovina je zvolena automaticky na základě zvolené trasy.
- Zadejte 8 do pole Číslo instance.
- Zadejte hodnotu 2500 mm do pole Odsazení.
- Kliknutím na tlačítko Další pokračujte v příkazu. Zobrazí se dialog Kopírovat / znovu použít komponenty iCopy, protože existují komponenty, které lze znovu použít v definici iCopy.
- V dialogu Kopírovat / znovu použít komponenty iCopy klikněte na tlačítko Další. Desky odkazují na stejný soubor součásti pro každý výsledek (opakované použití) iCopy. Všechny ostatní komponenty jsou kopírovány pro každý výsledek (kopii) iCopy. Zobrazí se dialog iCopy: Názvy souborů.
- Kliknutím na tlačítko OK dokončete tento příkaz. Předpona názvu souboru, kterou jste zadali dříve, zůstává, dokud nastavení nevypnete.
Součásti rámové konstrukce jsou kopírovány pro každý výsledek iCopy. Každý výsledek iCopy používá součást desky.

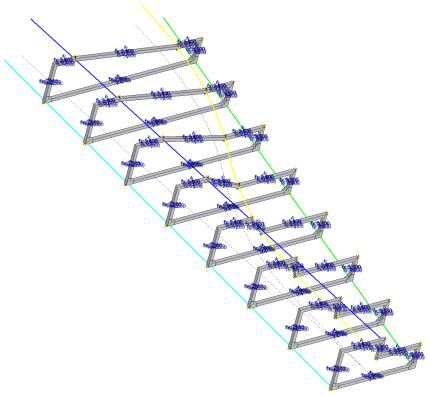

- Výsledky iCopy jsou vytvořeny, jak je znázorněno. Jestliže vytvoření iCopy není úspěšné, vraťte se do šablony iCopy a zkontrolujte kroky k jejímu vytvoření.Poznámka: Jestliže se vaše sestava nezobrazí způsobem znázorněným na následujícím obrázku, aktualizujte výsledky iCopy kliknutím na tlačítko
Lokální aktualizace na kartě Správa.
- Uložte soubor Target.iam a jeho závislosti.
