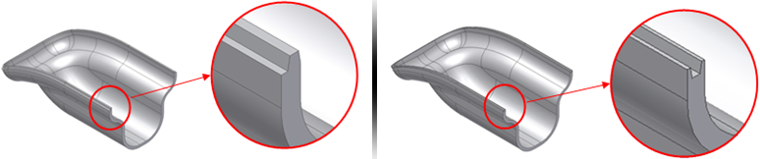

Vytvoří pero nebo drážku na tenké stěně součásti.
Přístup
Pás karet:
karta Model 3D
panel Plastická součást
Pero
Přepínání pera a drážky -
Stanovuje, zda má být typem prvku pero nebo drážka.
Tvar
- Hrany trajektorie
-
Vyberte jednu nebo více cest. Každá trajektorie musí být plynulou tečnou. Všechny trajektorie stejného pera/drážky musí zůstat na plynule tečné ploše.
- Vodící plocha
-
Vybere plochu průvodce. Vodící plocha má ve svém sousedství hrany trajektorie. Je-li tato vybrána tato možnost, řez pera/drážky si podél trajektorie uchovává konstantní úhel.
- Směrový vektor
-
Rozbalí se a zobrazí šipku výběru. Klikněte, chcete-li vybrat směrový vektor pera/drážky. Představuje alternativu k vodící ploše. Je-li vybrána tato možnost, zajišťuje, že řez pera/drážky zůstane podél celé trajektorie rovnoběžný s vodící plochou.
- Meze trajektorie
-
Rozbalí se a zobrazí šipku výběru. Klikněte, chcete-li vybrat elementy které chcete oříznout perem/drážkami. Stejný selektor umožňuje výběr ořezových elementů i částí trajektorie, které se mají ponechat nebo odstranit. Pomocí zelených a žlutých teček stanovte, které části trajektorie se zachovají nebo odeberou.
Pero

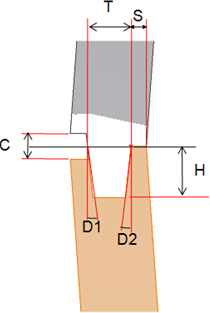

Karta Pero uchovává vstupní geometrické parametry pro typ Pero. Alternativou k přesnému zadání do textového pole je použití manipulátorů, které umožňují interaktivní kótování všech parametrů.
Na kartě Pero se nacházejí textová pole pro zadávání těchto hodnot:
-
Úhly zešikmení pera D1, D2
-
Výška pera H
-
Tloušťka pera T
-
Šířka osazení S
-
Výška vůle C
Žlábek

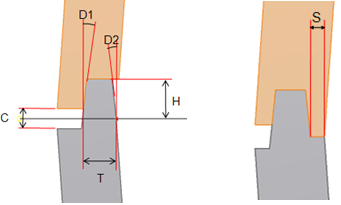

Karta Drážka obsahuje pole pro zadávání geometrických parametrů pro typ Drážka. Jako alternativu k přesnému zadání do textového pole můžete použít manipulátory, které umožňují interaktivní stanovení hodnot všech parametrů.
Karta Drážka obsahuje tato textová pole:
-
Úhly zešikmení drážky D1, D2
-
Výška drážky H
-
Tloušťka drážky T
-
Šířka osazení S
-
Výška vůle C
