Detaily

Detaily zajišťují kruhové a obdélníkové tvary detailního profilu. Výsledné pohledy mají různé typy čar řezu. Můžete vybrat Zoubkovaný (výchozí typ pro oba tvary) nebo Vyhlazený.

Když vyberete hladkou čáru řezu, můžete zvolit zobrazení plné hranice (kruhové nebo obdélníkové) kolem výsledného pohledu detailu. Mezi ohraničením a plnou hranicí lze také vytvořit spojnici v pohledu řezu. Všechny tři objekty poznámek (ohraničení, hranice a čára propojení) tvoří jeden objekt poznámek.

Poznámka: Jestliže posunete (tažením) detail z nadřazeného pohledu do jiného listu, je čára připojení odstraněna a nelze ji vytvořit.

Tip: Klikněte na čáru připojení mezi ohraničením a plnou hranicí detailu a přidejte nebo odeberte vrcholy čáry připojení.

Detaily připojené k bodům v nadřazených pohledech

Pomocí příkazu Připojit můžete asociovat definice detailu s nadřazeným pohledem ve výkresovém prostředí. Jestliže jsou změněny kóty nebo polohové vztahy geometrie nadřazeného pohledu, definice připojeného pohledu zůstane připojená a přesune se s uživatelem definovaným vrcholem připojení.

Definice pohledu si zachová svoji relativní polohu vzhledem k nadřazenému pohledu. Vedle každého připojeného pohledu nebo značky v prohlížeči se objeví ikona špendlíku.

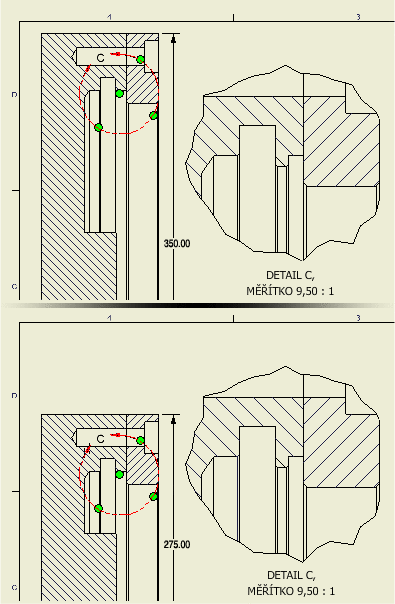

V následujícím obrázku se připojená definice pohledu při změně velikosti geometrie modelu pohybuje s geometrií modelu.

Jako vrchol připojení u definice pohledu můžete použít koncové body, poloviny a středové body. Připojení je možné také odstranit.

Když kopírujete nadřazený pohled a definici připojeného pohledu na stejný list, na jiný list nebo do jiného výkresu, vztahy připojení jsou zachovány.

V jednom kroku je možné vybrat více definic pohledů a připojit je k nadřazenému pohledu. Každá definice pohledu sdílí jeden vrchol připojení v nadřazeném pohledu. Podle potřeby je potom možné předefinovat vrchol připojení u každé instance.

Jestliže odstraníte součást nebo konstrukční prvek, který obsahuje v nadřazeném pohledu vrchol připojení, definice připojeného pohledu se poruší. Vedle definice připojeného pohledu v prohlížeči se zobrazí značka výstrahy. Stav připojení a umístění definice porušeného pohledu je možné předefinovat.

Styly poznámek k detailům

Výchozí vzhled ohraničení pohledu detailů, šipek, styl textu popisku a orientace textu s odkazem je určena v položce Styl poznámek pohledu. Chcete-li změnit výchozí nastavení, klikněte na kartu Správa panel Styly a normy možnost Editor stylů a upravte existující styl zobrazení poznámek nebo vytvořte nový.

Chcete-li změnit výchozí vlastnosti popisku detailu, klikněte na kartu Správa panel Styly a normy možnost Editor stylů , vyberte styl normy a na panelu Styl normy otevřete kartu Zobrazit předvolby.
