Tvorba detailu

Detail určité části pohledu můžete vytvořit a umístit v jakémkoli měřítku vzhledem k pohledu. Při vytváření detailního pohledu prezentace s trajektoriemi jsou trajektorie viditelné, ale v případě potřeby je možné je vypnout.

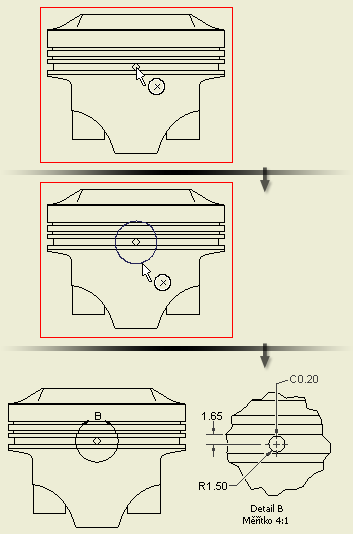

Přejděte na pás karet a klikněte na kartu Umístění pohledů panel Vytvořit Detail . Kliknutím vyberte existující pohled jako nadřazený pohled. V dialogu Detailní pohled nastavte identifikátor pohledu, měřítko a viditelnost popisku pohledu. Podle potřeby klikněte na položku Upravit popisek pohledu a v dialogu Formát textu upravte popisek detailu. Nastavení stylu zobrazení a tvaru ohraničení pro detailní pohled. Nastavení tvaru vyříznutí. Jestliže vyberete tvar vyříznutí Hladký, můžete pro detail zvolit zobrazení plné hranice a přidat čáru připojení mezi detail a hranici detailu v nadřazeném pohledu. V grafickém okně kliknutím označte střed příslušného detailu, přesuňte kurzor a potom kliknutím označte vnější hranice detailu. Přesuňte náhled do požadovaného místa a kliknutím pohled umístěte. Detailní pohled je úměrný velikosti ohraničení. Názorná ukázka tvorby detailního pohledu Tipy: Chcete-li znovu umístit identifikátor pohledu do nadřazeného pohledu, podržte kurzor nad tímto identifikátorem pohledu. Když se v ikoně kurzoru zobrazí písmeno A, klikněte a přetáhněte identifikátor pohledu po obvodu tvaru. Chcete-li upravit identifikátor pohledu v nadřazeném pohledu, klikněte pravým tlačítkem na identifikátor pohledu a vyberte možnost Text. Chcete-li změnit šipku na ohraničení detailu, klikněte pravým tlačítkem na ohraničení detailu v nadřazeném pohledu. Poté klikněte na možnost Upravit 1. šipku nebo Upravit 2. šipku. V dialogu Změna šipky vyberte novou šipku a klikněte na tlačítko Použít. Chcete-li do identifikátoru detailu na nadřazeném pohledu přidat odkaz, klikněte pravým tlačítkem myši na odkaz na detail a vyberte položku Možnosti Odkaz. Poté přesuňte identifikátor detailního pohledu do požadovaného umístění. Automaticky se vytvoří čára odkazu, která odpovídá nastavení v možnosti Styl poznámek pohledu. Chcete-li změnit hranice detailního pohledu, klikněte pravým tlačítkem myši na poznámku odkazu, klikněte na položku Možnosti a poté: Vyberte možnost Hladká čára přerušení a nahraďte zoubkované čáry řezu v detailu hladkými čarami. Dále můžete vybrat následující možnosti. Vyberte možnost Plná hranice a zobrazte hranici okolo detailu. Vyberte možnost Čára připojení a vytvořte čáru připojení mezi detailem a hranicí detailu v nadřazeném pohledu.

Úprava čáry propojení:

Klikněte pravým tlačítkem na poznámku detailu (hranice detailu nebo čára připojení). Chcete-li přidat vrchol do čáry připojení, vyberte v nabídce Přidat vrchol. Kliknutím na bod na čáře připojení přidejte vrchol. Posuňte nový vrchol do nové polohy. Chcete-li vrchol odebrat, klikněte na něj pravým tlačítkem a v nabídce vyberte Odstranit vrchol.
