Vytvoření 3D křivky průsečnice

Kliknutím na kartu 3D náčrt panel Kreslení možnost Křivka průsečnice vytvořte 3D křivku. Křivka slouží k vytvoření tvarů, které se používají například ve spotřebitelských produktech a potrubí a k řízení tvarů složitého šablonování. Můžete vybrat:

  1. Přejděte na pás karet a klikněte na kartu 3D Model panel Náčrt možnost Vytvořit 3D náčrt .
  2. Přejděte na pás karet a klikněte na kartu 3D náčrt panel Kreslení možnost Křivka průsečnice .
  3. Klikněte na plochu, povrch, křivku 2D náčrtu, pracovní rovinu nebo plochu součásti, která bude použita jako geometrie průsečnice.
  4. Klikněte na jednu nebo více ploch, povrchů, křivek 2D náčrtů nebo pracovních rovin, které se mají protnout.
  5. Kliknutím na tlačítko OK vytvořte 3D křivku. Značka 3D průsečnice se umístí v prohlížeči.

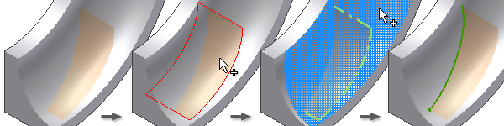

Názorná ukázka použití protínajících se ploch k vytváření 3D náčrtu

Podle potřeby pomocí nástroje Vybrat další vyberte spojené segmenty.

Tvorba 3D průsečíku pomocí 2D křivky

Použijte 3D průsečík ke zvolení dvou 2D křivek, a tím vytvořte průsečík dvou 2D křivek v 3D náčrtu. Výsledná geometrie bude podobná průsečíku vytvořenému ze dvou vysunutých povrchů.

Tento příklad ukazuje vybrané 2D křivky (1) a výsledný průsečík (2).

Názorná ukázka vytvoření 3D průsečíku dvou 2D křivek

Úpravy průsečíku křivky

  1. Klikněte pravým tlačítkem myši na 3D náčrt v prohlížeči a zvolte Upravit 3D náčrt.
  2. Klikněte na 3D náčrt k jeho rozvinutí a pak klikněte pravým tlačítkem na symbol 3D průsečíku a zvolte Upravit průsečík křivky.
  3. Chcete-li předefinovat křivku, zvolte různé protínající se 2D křivky, povrchy, pracovní roviny nebo plochy.
