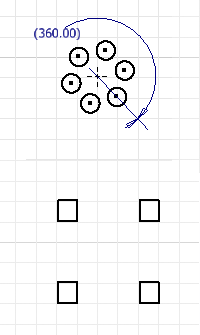

Pomocí příkazů pro kruhové a obdélníkové pole na kartě Náčrt můžete vytvořit pole původního náčrtu.
Geometrie vytvořeného pole je plně zakótovaná. Tyto kóty jsou spravovány jako skupina. Pokud odstraníte vazby pole, všechny vazby geometrie pole budou odstraněny.
Pokud odstraníte asociativní vztah mezi prvky pole, geometrie již není pole, ale jednotlivé geometrické prvky, které je možné upravovat jednotlivě. Možnosti pole náčrtu v místní nabídce již nejsou dostupné.
Úpravy polí
V poli náčrtu lze vypnout geometrii a upravit následující položky:
- vzdálenost nebo úhel mezi prvky pole,
- počet a směr polí,
- metodu výpočtu pole.
Odstranění a potlačení polí
Pole prvků, která nejsou navzájem asociativní, lze odstranit včetně kót a geometrie náčrtu použitých k definování osy a směrů.
Lze odstranit celé pole nebo geometrii, která není součástí pole.
Pokud pole koliduje s jinou geometrií modelu, která pole přerušuje, můžete vypnout jeden nebo více prvků pole náčrtu. Vypnuté prvky se v náčrtu pole zobrazují jako čárkované čáry. Vypnutá geometrie není obsažena v profilech ani není viditelná v náčrtech výkresu. V konstrukčních prvcích, které zpracovávají geometrii, je nutné vypnout prvky ručně. Jiná geometrie náčrtu může zaujímat stejnou pozici jako potlačená geometrie.
