Data Autodesk lze publikovat ve formátu DWF a prohlížet pomocí prohlížeče Autodesk Design Review. Zobrazení a sdílení dat je důležitý nástroj při komunikaci s dodavateli, zákazníky a obchodníky.
Publikované soubory DWF může použít kdokoli, není ani třeba instalovat aplikaci Autodesk Inventor. Soubory DWF jsou vysoce zkomprimované, je možné je rychle otevřít a prohlížet a také je lze sdílet prostřednictvím emailu.
Při publikování z aplikace Autodesk Inventor je vytvořen soubor DWF, který udržuje návrhová data, například tloušťky čar, měřítko a hmotové vlastnosti souborů 2D a 3D. 2D data i 3D data lze zahrnout do jednoho souboru. Můžete rovněž publikovat objemová grafická znázornění pevnostní analýzy.
Po publikování souboru ho lze zobrazovat a tisknout pomocí prohlížeče Autodesk Design Review.
Publikování výsledků pevnostní analýzy
- Zobrazte výsledek simulace, který chcete exportovat, například napětí Von Mises, posunutí nebo jeden z tvarů režimu z modální analýzy jeho výběrem v prohlížeči simulace.
- Klikněte na
Export Exportovat do DWF. Můžete také kliknout na položku Uložit jako Uložit kopii jako a vybrat typ souboru DWFx. - V prostředí součásti otevřete dialog Publikovat součást pro nastavení možností publikování. Vyberte možnost Rychlé.
- V prostředí sestavy otevřete dialog Publikovat sestavu pro nastavení možností publikování. Vyberte možnost Rychlé.Poznámka: V současné době nejsou možnosti Úplné a Uživatelské pro výstup výsledných simulací podporovány.
- Kliknutím na příkaz Publikovat zavřete dialog a otevřete dialog Publikovat dokument do souboru DWF. Určete název souboru DWF a adresář.Poznámka: Klikněte na tlačítko Možnosti a zobrazte dialog Publikovat dokument a proveďte libovolné úpravy.
- Kliknutím na položku Uložit vygenerujte soubor DWF.

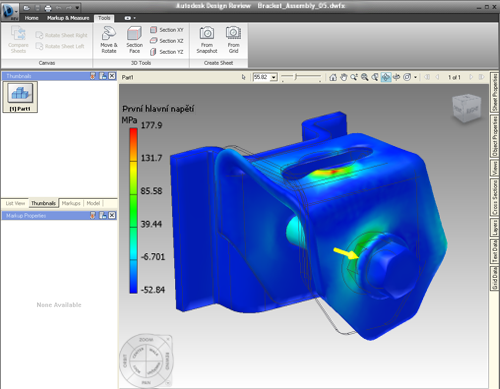

Výsledky pevnostní analýzy ve formátu DWF
Výsledky pevnostní analýzy zobrazují model v různých barvách podle intenzity aplikovaných sil a vazeb.
Při práci v prostředí pevnostní analýzy můžete použít různé příkazy zobrazení k vytvoření pohledu, který chcete exportovat do formátu DWF. Pomocí nastavení panelu barev lze například určit počet barev pro kontury napětí a definovat maximální a minimální prahové hodnoty.
Na panelu prohlížeče simulace vyberte a zobrazte výsledky, které chcete zobrazit v aplikaci Autodesk Design Review.
Aktuální stav modelu součásti nebo sestavy bude publikován do souboru DWF. Nejsou publikovány všechny typy analýzy, pouze aktivní typ zobrazený na obrazovce v době publikování.
Když publikujete pevnostní analýzu do souboru DWF, obsahuje informace zahrnující typ výsledku, pruh barev, barevné mapování na součásti a nedeformovanou součást představenou jako drátový model.
