Tvorba promítnutého pohledu

Podle použité normy kreslení můžete vytvořit promítnutý pohled pomocí evropského nebo amerického promítání. Před vytvořením promítnutého pohledu je nutné vytvořit základní pohled. Na pásu karet klikněte na kartu Umístění pohledů panel Vytvořit položka Promítnutý .

Poznámka: Promítání více pohledů je srovnáno se základním pohledem a ponechává si nastavení měřítka a zobrazení. Axonometrické projekce nejsou seřazeny s nadřazeným pohledem. Ve výchozím nastavení mají měřítko nadřazeného pohledu, ale po změně měřítka nadřazeného pohledu se neaktualizují.

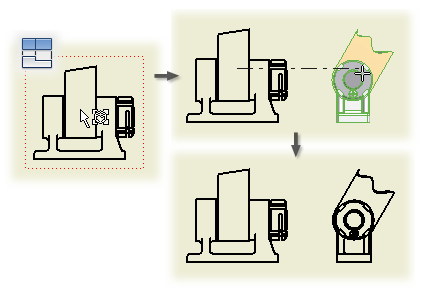

Na pásu karet klikněte na na kartu Umístění pohledů panel Vytvořit položka Promítnutý . Vyberte pro promítnutí nadřazený pohled. Přesuňte náhled do požadovaného místa a kliknutím pohled umístěte. Když přesunujete náhled, orientace promítnutého pohledu se mění v závislosti na jeho vztazích s nadřazeným pohledem. Pokračujte v umísťování promítnutých pohledů přesunováním náhledu a klikáním. Chcete-li ukončit umísťování promítnutých pohledů, klikněte pravým tlačítkem a z místní nabídky vyberte položku Vytvořit. Názorná ukázka tvorby promítnutého pohledu

Promítnuté pohledy můžete také vytvořit ihned po vytvoření základního pohledu. Zkontrolujte, jestli je v dialogu Pohled výkresu zaškrtnuté políčko Vytvořit promítnuté pohledy ihned po vytvoření základního pohledu. Kliknutím umístěte promítnuté pohledy.

Po dobu provádění úprav je toto políčko deaktivováno.

Tipy:

• Typ promítnutí: Typ promítnutí je ovládán aktivní normou. Na kartě Preference pohledu Styl normy můžete přepínat mezi prvním a třetím úhlem. Pokud neuložíte nastavení do knihovny stylů, ovlivní změna jen aktuální výkres. Všechny ostatní výkresy, které používají tuto normu budou poté aktualizovány se změněným promítáním.
• Dědičnost řezu v promítnutých pohledech: Chcete-li zapnout nebo vypnout dědičnost řezu, plátu, přerušeného nebo částečného řezu, klikněte pravým tlačítkem myši na promítnutý pohled a vyberte možnost Úpravy pohledu. V dialogu Výkresový pohled otevřete kartu Možnosti zobrazení a v části Přerušit dědičnost vyberte příslušné možnosti.
