Se štítky manipulujte v grafickém okně

Chcete-li lepší zobrazení a aktuální informace o simulaci manipulujte se štítky v grafickém okně, včetně štítků propojených se sondami výsledků, minimálních a maximálních hodnot, a selhání sítě. Je možné změnit počáteční vzdálenost, v níž jsou popisky umístěny, přetahovat popisky a jejich polohu obnovit.

Počáteční umístění štítku

Počáteční vzdálenost odsazení štítků vzhledem k místu kliknutí je možné definovat podle potřeby.

1. Na pásu karet klikněte na kartu Pevnostní analýza panel Nastavení položka Nastavení pevnostní analýzy .
2. Na kartě Obecné změňte nastavení počáteční vzdálenost umístění štítku podle procentuálního vyjádření diagonály ohraničujícího kvádru modelu.
   Poznámka: Změny nastavení nemají vliv na polohy existujících popisků.

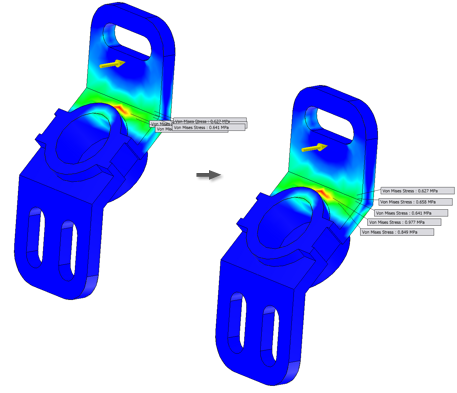

Přesunutí popisků

1. Jednotlivý nebo vícenásobný výběr příslušných štítků provádějte v grafickém okně.
2. Klikněte na jeden z vybraných štítků a přetáhněte jej do nové polohy.
   Poznámka: Chcete-li operaci zrušit a vrátit popisky do předchozích poloh, stiskněte během tažení klávesu Esc.

Obnovení poloh popisků

Obnovení počáteční polohy vybraných štítků:

1. Jednotlivý nebo vícenásobný výběr příslušných štítků provádějte v grafickém okně.
2. Pravým tlačítkem klikněte na možnost Obnovení pozice a vyberte ji.

Chcete-li přemístit všechny popisky v grafickém okně, klikněte pravým tlačítkem na libovolný popisek a vyberte příkaz Obnovit všechny polohy.

Poznámka: Chcete-li vybrat popisek umístěný za součástí, použijte filtr výběru Vybrat prvky náčrtu nebo otočte pohled.
