Fyzikální posunutí a napětí jsou vypočítána pro součásti nebo sestavy vzhledem ke globálnímu souřadnicovému systému souboru. Výsledky těchto výpočtů zobrazíte v prohlížeči prostřednictvím uzlu Výsledky.
Uvnitř uzlu prohlížeče Výsledky jsou různé výsledné uzly. Můžete zobrazit výsledky pro tlak, napětí, posunutí, koeficient bezpečnosti a tlak dotyku.
Další příkazy pro vyhodnocení výsledků obsahují:
- možnost zobrazit síť přes výsledky,
- zobrazení minimálních a maximálních hodnot, které rychle zobrazují umístění krajních hodnot zatížení,
- úprava deformace, která umožňuje vizuálně vylepšit efekty zatížení a tím zrychluje zobrazení důsledků zatížení,
- vykreslování objemu (vyhlazené, stínované i obrysů),
- animace posunutí.
Statická analýza

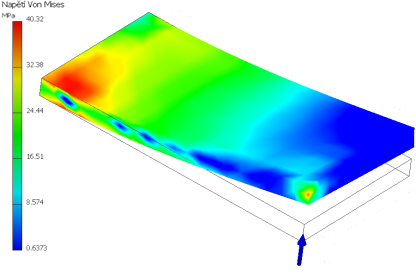

U statické pevnostní analýzy můžete zobrazit:
- výsledky vnitřního napětí, včetně tenzoru napětí a hlavního a ekvivalentního napětí,
- stykový tlak (trakci),
- posunutí,
- napětí,
- součinitel bezpečnosti.
Má-li mít vykreslení výsledků smysluplný obsah, musí být vlastnosti materiálu plně definovány. Chcete-li si prohlédnout vlastnosti kteréhokoli materiálu, můžete použít Editor stylů a norem. Editor stylů a norem je k dispozici v dialogu Přiřadit materiály.
Vazby návrhu lze založit na geometrii:
- hmotnost a objem,
- komponenta posunutí,
- komponenta napětí,
- ostatní použitelná data pole,
- součinitel bezpečnosti.
Stav napětí se vypočítá pro součást nebo sestavy součástí. Trojrozměrný stav napětí na nekonečně malý objem materiálu obsahuje podle teorie pružnosti v libovolném místě normálová a smyková napětí.
Stav napětí definují tři normálová napětí – Napětí XX, Napětí YY, Napětí ZZ – a tři smyková napětí – Napětí XX, Napětí YY, Napětí ZZ Tažná normálová napětí jsou kladná, zatímco tlaková normálová napětí jsou záporná. Smyková napětí jsou kladná, když se jejich dvě definující osy otáčí směrem proti sobě (podle pravidla pravé ruky).
Modální analýza
Vytváření modální analýzy poskytuje prostředky k výpočtu přirozených frekvencí vibrací pro určený počet frekvencí. Obsahuje frekvence, které odpovídají pohybům tuhého tělesa. Například v simulaci bez vazeb prvních šest režimů se vyskytne při 0 Hz, což odpovídá šesti pohybům tuhého tělesa. Vazby návrhu lze založit na geometrii nebo frekvenci.

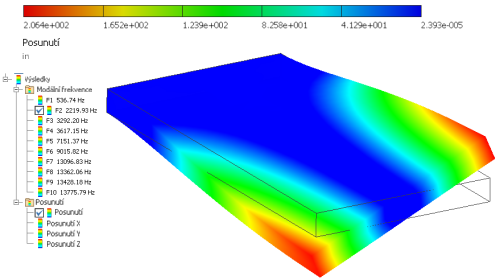

Můžete animovat deformovaný tvar, abyste zobrazili modální tvar asociovaný s konkrétní frekvencí. Kontury představují relativní posunutí součásti při vibraci. Obrazy tvaru režimu jsou užitečné při pochopení jak součást nebo sestava vibruje, ale nereprezentují skutečné posunutí. Chcete-li nalézt všechny tvary režimu pod zadanou frekvencí, stanovte další dva nebo tři tvary režimu.
Možnost Vypočítat předem načtené režimy spustí nejdříve strukturální statickou simulaci a stanoví napětí a potom vypočítá režimy dané předpjaté podmínky. Není-li tato možnost zaškrtnutá, program ignoruje jakékoliv strukturální zatížení definovaná pro frekvenční simulaci.
