Během automatického vytváření tras používá systém nejkratší trasu přes 0,005 metru mezi konci segmentu. Trasy kratší než 0,005 metru se nevytvoří.
Automaticky vytvořte v segmentech trasy zbývajících samostatných vodičů a vodičů kabelů, které nemají trasy.
-
Přejděte na pás karet a klikněte na kartu
kartu Kabely a svazky
panel Trasa
Automatická trasa
. - V dialogu Automatická trasa zvolte položku Všechny vodiče mimo trasu.
V dialogu je uvedeno, že je pro trasování vybráno sedm drátů mimo trasu.
- klikněte na tlačítko OK.

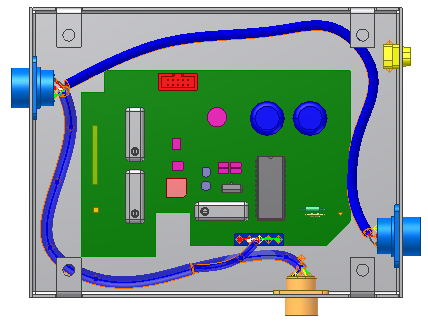

Zbývající dráty jsou trasovány segmenty a dialog se uzavře.
