Vytvoření tras zvolených vodičů

Zvolte vodič a ručně vytvořte jeho trasu ve více segmentech.

1. Dvojitým kliknutím na sestavu svazku Harness Assembly1 ji aktivujte.
2. Přejděte na pás karet a klikněte na kartu kartu Kabely a svazky panel Trasa možnost Trasa. .

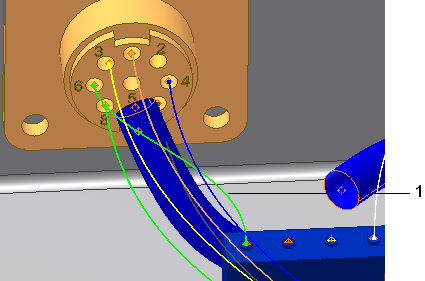

3. V grafickém okně klikněte na vodič (1), jak je znázorněno na obrázku.

   V prohlížeči má tento drát název Drát1.



   V dialogu Trasa drátů se změní barva tlačítka Dráty z červené na bílou na znamení, že výběr drátu je dokončen.

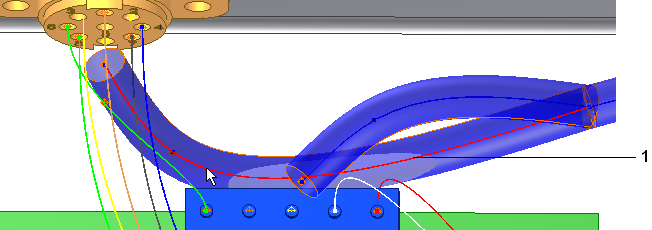

4. Klikněte na tlačítko První segment a pak klikněte na první segment (1), jak je znázorněno na následujícím obrázku.


   Tlačítko První segment změní barvu a tlačítko Poslední segment je stlačeno.

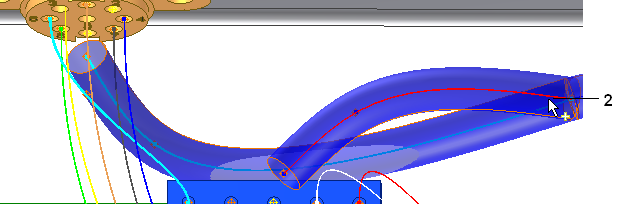

5. V grafickém okně klikněte na odbočný segment 2 a pak klikněte na tlačítko OK.

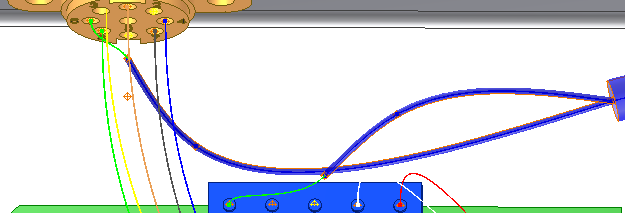

   Drát je trasován do hlavního segmentu a mimo větvení. Automaticky je vypočítán průměr segmentu a délka drátu.
