Jak vložit drát ručně

Zadejte ID drátu, vyberte drát k připojení a potom vyberte svorky každého konce drátu.

1. Na pásu karet klikněte na kartu Kabely a svazky panel Vytvoření Vytvořit vodič .
2. V dialogu Vytvořit vodič potvrďte výchozí ID vodiče Vodič1.

   Výchozí ID drátu je „Drát“ a pořadové číslo začínající 1.

3. Ze seznamu drátů vyberte typ drátu, který chcete vložit. Pomocí šipek vyberte ze seznamu následující kategorii a název drátu.

   Kategorie: Všeobecné

   Název: 22AWG-GRN

4. Zkontrolujte, zda je stisknuto tlačítko Svorka 1. Jestliže tomu tak není, klikněte na tlačítko.

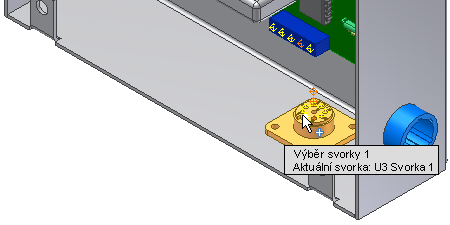

5. V grafickém okně přesuňte kurzor nad svorky v součásti číslo 360124. Pokud vybíráte body drátu zobrazuje popisek RefNav a číslo svorky. Když se popis nástroje zobrazí jako U3 Svorka1, klikněte na pracovní bod představující počáteční svorku drátu.

6. Ponechte kurzor nad první svorkou na součásti LTP.

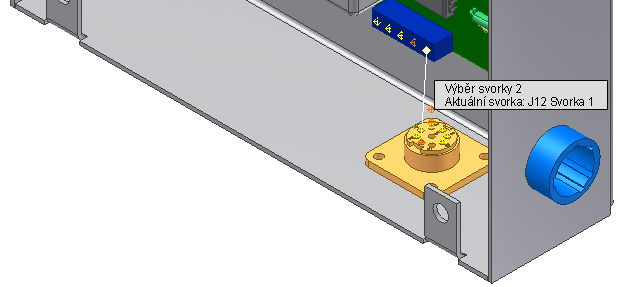

   Při výběru druhé svorky drátu se zobrazí náhled drátu i s popisky nástroje.


7. Pokud popis nástroje zobrazuje J12 Svorka 1, kliknutím na bod vyberte druhou svorku.

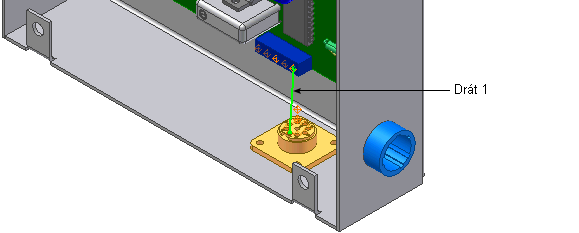

8. V dialogu klikněte n tlačítko OK a vytvořte drát.
